1倍～1000倍のワイドレンジで観察したい
1倍～1000倍のワイドレンジとなると、ズーム比が1:1000のレンズが必要ということになります。
現在どれだけハイレベルなズームレンズでも1:12あたりのものまでしか世の中には出回っておりません。
そこでワイドレンジを実現する方法としては下記３つの方法があります。
①レンズを数本用意すること
弊社の可変倍率レンズ標準タイプ（SDS-M）でズーム比1:6.5となります。
つまり物理的に1～1000倍のワイドレンジは不可能ということになります。
ですが弊社のマイクロスコープに使用しているカメラはCマウントであり一般的なものですのでレンズの変更は容易です。
標準レンズ：SDS-M
マウント：Cマウント
対応カメラ：1/2、1/2.5、1/3インチ
動作距離：90mm
倍率：20～120倍 ※１
※１ 弊社の1/2インチカメラに取り付け、17インチモニタで観察した場合の倍率
高倍率 ズームレンズ：SDS-FZR
マウント：Cマウント
対応カメラ：1/2、1/2.5、1/3インチ
動作距離：95mm
倍率：40倍～ 240倍 ※2
※2 弊社の1/2インチカメラに取り付け、17インチモニタで観察した場合の倍率
しかしレンズを変える場合には照明の見直しが必要となります。
特に1000倍のような超高倍率で観察する際には相当な明るさの照明が必要になります。
弊社では下記のような1000倍を超えるレンズ、照明もご準備しております。
超高倍率USBマイクロスコープ NSH130CS-R
トータル倍率200倍～1450倍
②対物レンズ交換方式のレンズを選択すること
導入検討時から、対物交換式のズームレンズを選択することができます。
もともと、このマイクロスコープに標準付属している対物レンズは10倍で、
総合倍率は200～1450倍になります。
下記オプションの対物レンズをご準備しておりますので、この10倍対物レンズを取り外して、
下記に付け替えていただくことでワイドレンジとなります。
オプション 2倍対物レンズ QM Plan Apo L2 (2X)
倍率：40倍～240倍
オプション 5倍対物レンズ QM Plan Apo HL (5X)
倍率：100倍～600倍
③オプションレンズを併用すること
上述した弊社標準レンズは
標準レンズ：SDS-M
マウント：Cマウント
対応カメラ：1/2、1/2.5、1/3インチ
動作距離：90mm
倍率：20～120倍 ※１
※１ 弊社の1/2インチカメラに取り付け、17インチモニタで観察した場合の倍率
この先端に下記オプションの0.5倍レンズを併用いただければ
15倍～90倍になります。

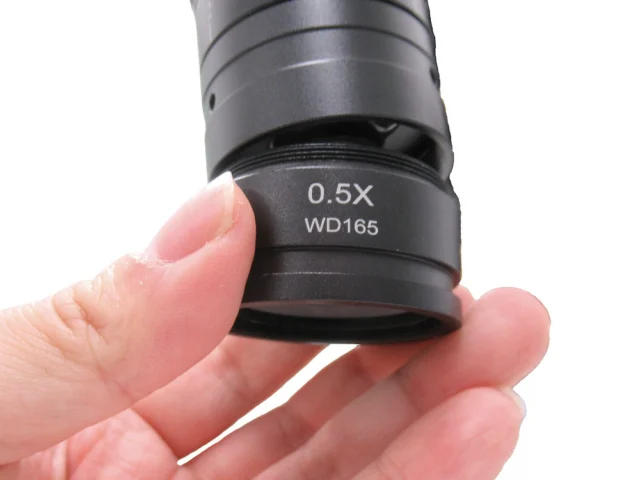

0.5倍補助レンズ TG-0.5
※現在のレンズ最先端に入れます。
この場合、倍率ダウンするとともに焦点距離が90ｍｍ → 約170ｍｍになります。
もし、ポールの高さが足らなければ延長ポールもご準備しております。
下記オプションの2倍レンズを併用頂ければ
60～360倍になります。
エクステンダー（x2）RCS-20
※カメラと現在のレンズの間に入れます。
この場合、倍率はダウンしますが焦点距離は90mmのままです。
※ただし、この方法はあまりお勧めではございません。
補助レンズはあくまでもレンズにレンズを重ねるため色々と問題が出てきます。
倍率ダウンする際は、さほど影響ございませんが
こちらは倍率UPであり、光学的に下記の点で辛いです。
・暗くなる、すなわち照明の調光UPする必要があります。
・倍率が高いと色分解、レンズ解像度が落ちたりすることが顕著になります。
よって本来は①や②の方法がオススメです。
照明・レンズについてのお問い合わせ、またデモ機のご依頼はテクニカルサポートデスクまでご連絡ください。
