高機能一体型マイクロスコープ TM200EX

TM200EX
568,000円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





PCなしでもここまでできる!
高機能一体型マイクロスコープ

校正、設定ミス、再現性…

計測のお悩みをまとめて解決!


●校正データ内蔵
●倍率変更に連動して校正値も自動切り替え
●再現性がとれる“ピタっと計測”搭載
●8分割のリング照明がセット
●多機能計測、計測データのExcel出力、ライン表示機能など機能豊富!



倍率は25~145倍
※21.5インチモニター換算の計算値




※モニタは付属しておりません。

製品のお問い合わせ
デモ機納期: 1-3日
製品納期: 7日
phone06-6364-3000

ココがすごい!この機種の大きな特徴


現場にPCは置きたくない・・・
だけど計測も焦点合成もしたい・・・

そんなあなたにはこの機種が最適!

計測マイクロスコープ





PCなしでもこんなことができます!

1. 焦点合成機能付き

2. エッジ強調機能付き

3. 校正データ内蔵!

4. 倍率を変えると校正値も自動切り替え!

5. 計測時間・計測誤差を大幅に軽減“ピタっと計測”機能!






1. 焦点合成機能付き

パソコンなしでも焦点合成が可能に!

高さに差があったり、斜めの対象はピントが全体に合いません・・・

焦点合成機能を使えばこの通り、バッチリ全体にピントが合った画像を作成できます。





2. エッジ強調機能付き

見えづらい現象や欠陥もエッジ強調機能でばっちり目視化!

(クリームの粒子観察)

強調なし 通常のカメラ映像では映し出せない粒子ですが・・・
強調あり エッジ強調機能を使えばこの通り、輪郭が強調されて粒子が映し出されます。





3. 校正データ内蔵!

カメラに各倍率毎の校正データが内蔵されています。
校正を行う必要がなく、届いたらモニタにつなぐだけですぐ計測可能です。



⇒校正データの詳細はこちらをご覧ください







4. 倍率を変えると校正値も自動切り替え!

ハイエンドなマイクロスコープと同様、カメラ・レンズが一体式!
そのため、レンズの倍率を変更するだけで、校正データも自動で切り替わります。

設定忘れや設定ミスの心配なく計測作業が行えます!

倍率連動
倍率連動2






5. 計測時間・計測誤差を大幅に軽減“ピタっと計測”機能!

自動でエッジを検出し、マウスクリックをするとエッジに『ピタっと』合います。
マウスで正確に計測部に合わすことなく計測できるため、計測時間が短縮できます。
計測者による誤差も大幅に軽減でき、再現性がある計測ができます。











その他の機能

豊富な計測機能
計測項目
【計測項目】

・二点間距離

・平行線間距離

・4点指定角度

・矩形

・3点指定円弧

・3点指定円

・同心円

・円中心間距離

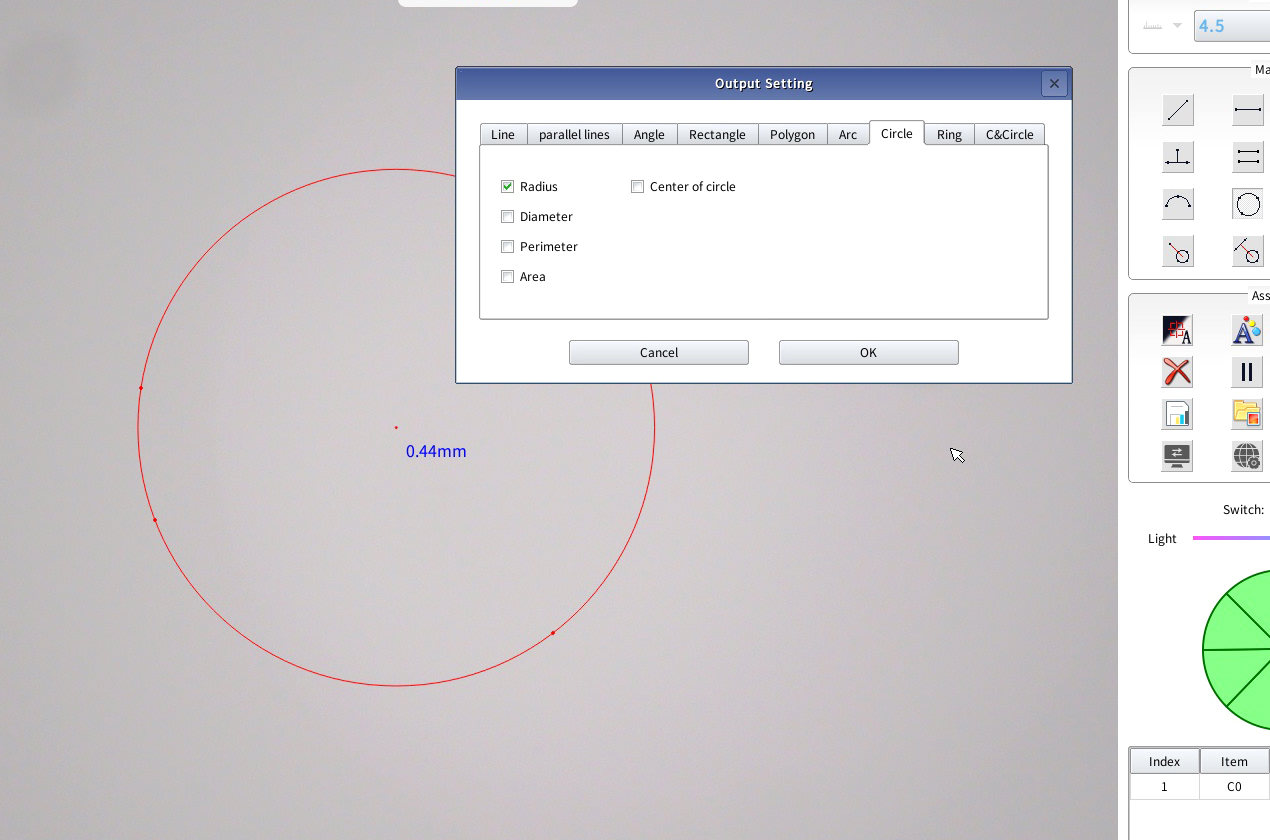

便利な計測結果表示項目機能

計測項目1つに対して、計測結果が複数出る内容があります。

必要ない情報は計測結果表示項目機能でOFFにする事が可能です。



例:3点指定円を測定した場合

●直径

●半径

●周長

●面積

●中心点座標

以上の結果が表示されますが、必要ない結果を非表示にできます。





8分割のリング照明がセット
LEDリング照明
8分割のリング照明が付属!
8分割のリング照明が付属しており
対象物に合わせて使い分けができます。




8分割ソフト

カメラの設定で8分割照明の点灯箇所を指定することで





8分割

実際に照明の点灯箇所に反映されます。







PC不要!モニタにつなげば使用可能
付属のHDMIケーブルでフルハイビジョンモニタに接続すれば、すぐに使用できます。




実はXYテーブルを使えます!

据え置きタイプのXYテーブルがあります。

簡易XYテーブル

据え置きタイプ簡易XYテーブル

TK100-SU

45,000円税抜)

取る付け穴がなくても”置く”だけでXYテーブルが使用できます。



お問い合わせはこちらから

全体仕様
型番 TM200EX
トータル倍率 25倍-145倍 ※倍率は21.5インチモニタ換算の計算値
視野範囲 21.3mmx12.0mm (25倍時)
3.2mmx1.8mm (145倍)
作動距離 60mm ※倍率に関わらずほぼ一定です。

インターフェース HDMI
撮像素子 1/2”CMOS

画素数 200万画素

解像度 1920×1080(フルハイビジョン)

記録媒体 USBメモリ

記録ファイル形式 JPG、BMP、PNG

フレームレート 60fps













校正データについて

校正証明書付きのガラススケールを用いて校正データを作成しております。

GS-5C図面
校正証明書1
校正証明書2




マイクロスコープには、検査証明書が付属します。
(下記の画像は精度の一例です。)



検査書
↑上記画像をクリックすると、拡大してご覧いただけます。






専用の精度確認用ガラススケールをオプションでご用意

校正用ガラススケール
(φ0.508mm・1mm・2.54mm・5mm・10.16mm)
GS-5C
38,000円
(税抜)


校正証明書、試験成績書をお付けすることができます。(有償)



校正は JQA A2LAとなります。
本ガラススケールは校正円のためJCSSは取得できません。

GS-5C図面




マイクロスコープの測長機能を品質管理に利用する場合について→詳細はこちらから



透過照明で寸法測定をする場合のコツについて→詳細はこちらから









オプション 小型モニターのご紹介

モニター付きで一体型マイクロスコープに!

TM200EX専用モニター
TM-116
20,000円
(税抜)


TM200EXに接続できます。
8cm専用HDMIケーブル付

小型モニター モニター付き
