・絞り機構付
・1/3インチカメラ対応
・バックフォーカス調整機構付
・レンズ径：φ33mm
- デモ機納期: 1～3日
- 製品納期: 7日

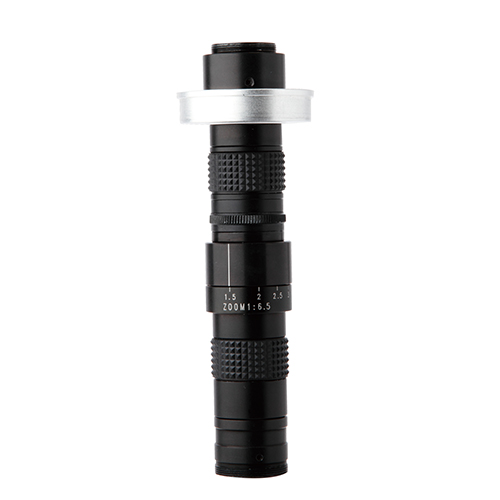

絞り付ズームレンズ SDS-M19
- SDS-M19／SDS-M19X
- 在庫限りで販売終了
-
原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。
仕様
| 型番 | SDS-M19 |
|---|---|
| マウント | Cマウント |
| 対応カメラ | 1/3インチ |
| 作動距離 | 100ｍｍ |
| 倍率 | 25倍～135倍 ※弊社1/3インチカメラに取り付け、17インチモニタで観察した場合の倍率 |
仕様
| 型番 | SDS-M19X |
|---|---|
| マウント | Cマウント |
| 対応カメラ | 1/3インチ |
| 作動距離 | 100ｍｍ |
| 倍率 | 50倍～270倍 ※弊社1/3インチカメラに取り付け、17インチモニタで観察した場合の倍率 |
絞りを絞ると？
→絞りを時計方向に回すと光路が絞られ、焦点深度が深くなります
→絞りを時計方向に回すと光路が絞られ、焦点深度が深くなります
基板を斜め45°に傾けて観察
絞り開放時
基板の中心部にだけピントが
合った状態
絞りを絞った時
基板全体にピントが合って
います
SDS-M19レンズを使って真横を観察する方法
少し太い管の内側の観察やBGAの半田観察等でマイクロスコープを側視に変更したい（真横を観察したい）場合があります。
その場合に反射ミラーボックスを使うと観察していただけます。
詳細はこちらから→マイクロスコープで真横を観察する方法
