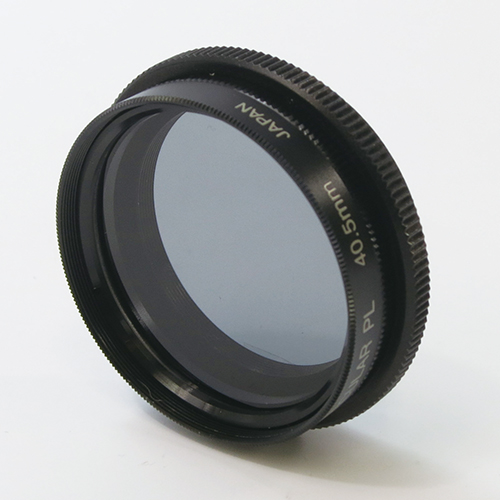

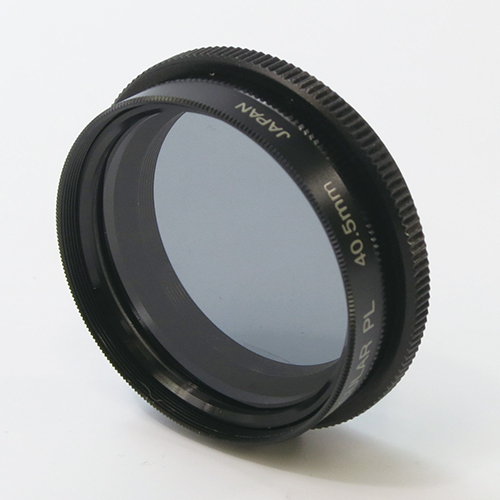

対象物の反射を抑えるフィルターです。

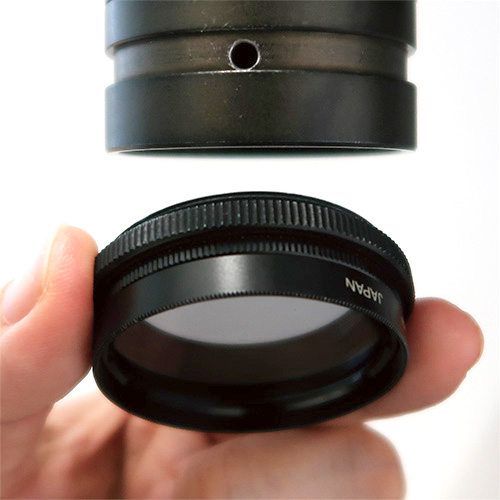

※SDS-Mレンズ、φ42のフィルター径レンズに取り付け可能です。
製品のお問い合わせ
-
デモ機納期:
1~3日
-
製品納期:
7日
偏光フィルタ使用時の 比較画像
レンズの先端だけでなく、照明にも偏光フィルタを取り付け、2枚で使用した方が効果的です。
※写真は照明も偏光フィルター付きリング照明を取り付けた場合の画像です。
<基板上のハンダや金属端子の場合>
![基板](http://www.shodensha-inc.co.jp/menu01/product30/images/halation_kiban_before.jpg)
通常のLEDリング照明を
使ったマイクロスコープ
![基板](http://www.shodensha-inc.co.jp/menu01/product30/images/halation_kiban_after.jpg)
Wフィルターを使用した
ハレーション除去マイクロスコープ
LEDリング照明を使用し観察すると(左の写真)ハンダ部や金属端子部で表面反射やハレーションが起こり観察することが困難です。
ハレーション除去マイクロスコープで観察すると(右の写真)、Wフィルターによって表面反射やハレーションを大幅に軽減できます。
<ビニールの表面>
![ビニールの表面](http://www.shodensha-inc.co.jp/menu01/product30/images/halation_bi_before.jpg)
通常のLEDリング照明を
使ったマイクロスコープ
![ビニールの表面](http://www.shodensha-inc.co.jp/menu01/product30/images/halation_bi_after.jpg)
Wフィルターを使用した
ハレーション除去マイクロスコープ
LEDリング照明を使用し観察すると(左の写真)、ビニールの表面部でハレーションが起こり観察することが困難です。
ハレーション除去マイクロスコープで観察すると(右の写真)、Wフィルターによって表面反射やハレーションを大幅に軽減され、模様のエッジ部分まで観察できるようになりました。
<保存スティック内のICチップ>
![繊維](http://www.shodensha-inc.co.jp/menu01/product30/images/halation_ic_before.jpg)
通常のLEDリング照明を
使ったマイクロスコープ
![繊維](http://www.shodensha-inc.co.jp/menu01/product30/images/halation_ic_after.jpg)
Wフィルターを使用した
ハレーション除去マイクロスコープ
ハレーション除去マイクロスコープで観察すると通常のLEDリング照明で観察した左の写真では見えなかった、保存スティック内のICチップ上の印字や足番号認識のためのくぼみが確認できるようになりました。
<ICの印字>
![ハレーション](http://www.shodensha-inc.co.jp/menu01/product30/images/q66_01.jpg)
通常のLEDリング照明を
使ったマイクロスコープ
![ハレーション](http://www.shodensha-inc.co.jp/menu01/product30/images/q66_02.jpg)
Wフィルターを使用した
ハレーション除去マイクロスコープ
<半田部>
![ハレーション](http://www.shodensha-inc.co.jp/menu01/product30/images/q66_03.jpg)
通常のLEDリング照明を
使ったマイクロスコープ
![ハレーション](http://www.shodensha-inc.co.jp/menu01/product30/images/q66_04.jpg)
Wフィルターを使用した
ハレーション除去マイクロスコープ
<反射率の高い部分と低い部分が混在する対象物>
![ハレーション](http://www.shodensha-inc.co.jp/menu01/product30/images/q66_05.jpg)
通常のLEDリング照明を
使ったマイクロスコープ
![ハレーション](http://www.shodensha-inc.co.jp/menu01/product30/images/q66_06.jpg)
Wフィルターを使用した
ハレーション除去マイクロスコープ
<フィルム上の印刷フィルム上の印刷>
![ハレーション](http://www.shodensha-inc.co.jp/menu01/product30/images/q66_07.jpg)
通常のLEDリング照明を
使ったマイクロスコープ
![ハレーション](http://www.shodensha-inc.co.jp/menu01/product30/images/q66_08.jpg)
Wフィルターを使用した
ハレーション除去マイクロスコープ
<ビニール袋の中の対象物>
![ハレーション](http://www.shodensha-inc.co.jp/menu01/product30/images/q66_09.jpg)
通常のLEDリング照明を
使ったマイクロスコープ
![ハレーション](http://www.shodensha-inc.co.jp/menu01/product30/images/q66_10.jpg)
Wフィルターを使用した
ハレーション除去マイクロスコープ
<白い樹脂の凸文字(エンボス部)>
![ハレーション](http://www.shodensha-inc.co.jp/menu01/product30/images/q66_11.jpg)
通常のLEDリング照明を
使ったマイクロスコープ
![ハレーション](http://www.shodensha-inc.co.jp/menu01/product30/images/q66_12.jpg)
Wフィルターを使用した
ハレーション除去マイクロスコープ
