●穴の内側面の検査に最適
●被写界深度が深い魚眼レンズ
●10cmずつ延長可能です。（最長100cmまで延長可能）
●φ13の細径ボディ
- デモ機納期: お問い合わせください。
- 製品納期: お問い合わせください。

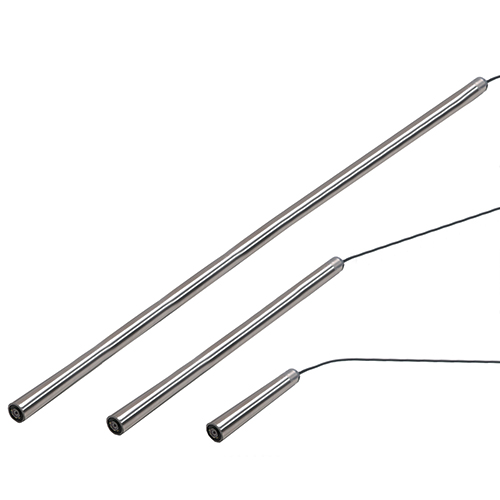

細径 管内カメラ PI-158
- PI-158
- 150,000円 ～ （税抜）
-
原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。
仕様
| 型番 | PI-158 |
|---|---|
| 撮像素子 | 1/4インチ CMOS 500万画素 |
| ピクセルサイズ（μm） | 1.4×1.4 |
| 最大解像度 | 2592×1944 |
| フレームレート |
MJPG時 30fps （2592×1944） YUV時 2fps （2592×1944） |
| ダイナミックレンジ | 68dB |
| S/N比 | 36dB |
| シャッター | ローリングシャッター |
| PC接続 | USB2.0 |
| 映像形式 | MJPG・YUV |
| 対応OS | Windows 10、11 Linux |

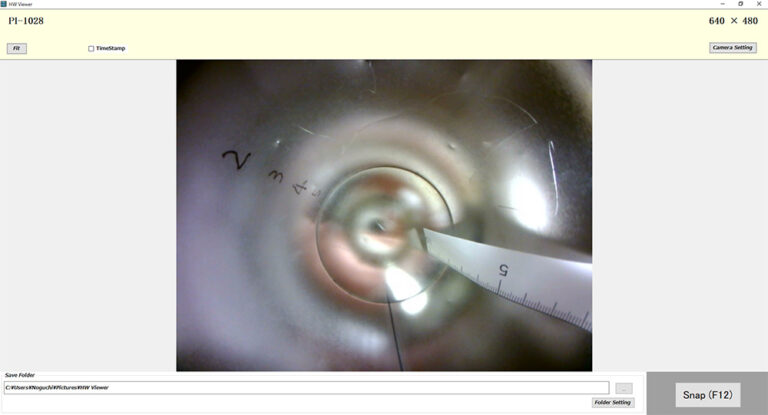

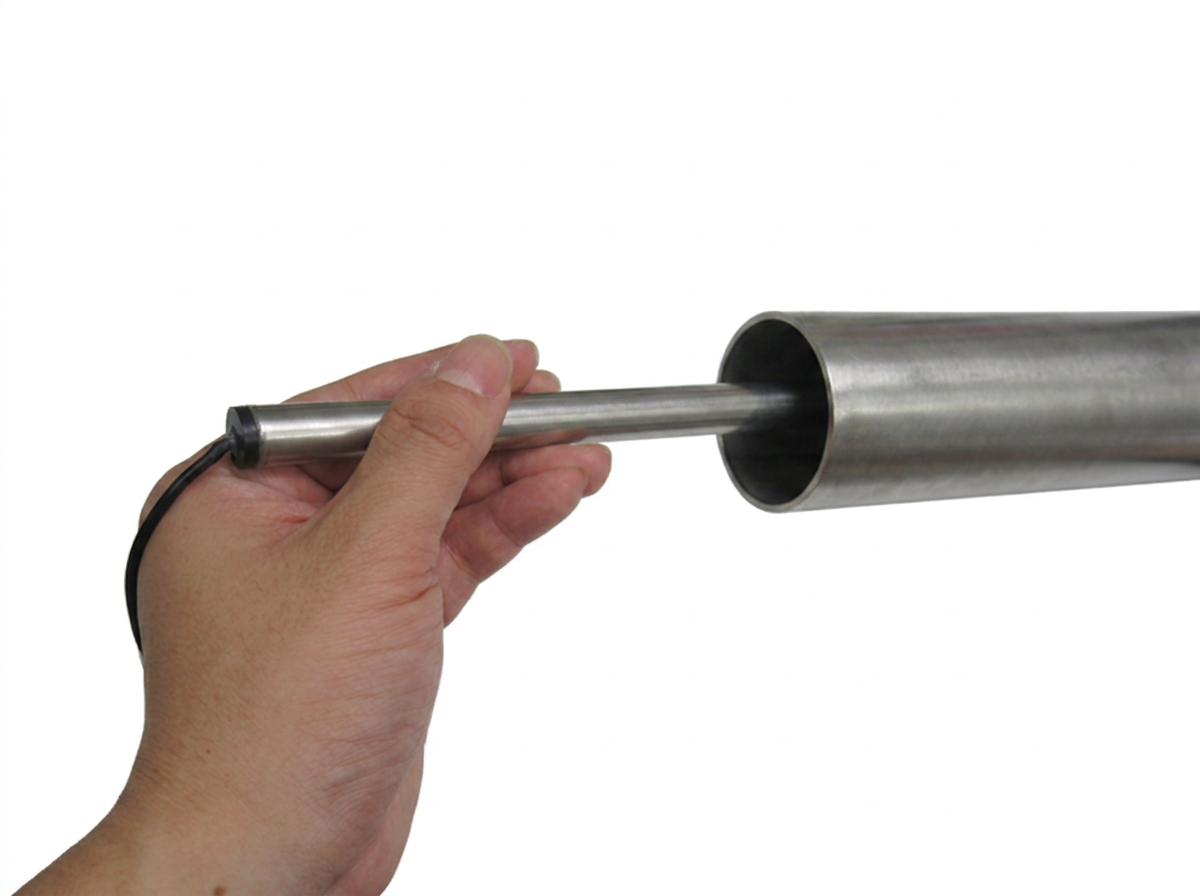

壁面観察の使用例
φ30mm 深さ65mmの穴底の観察

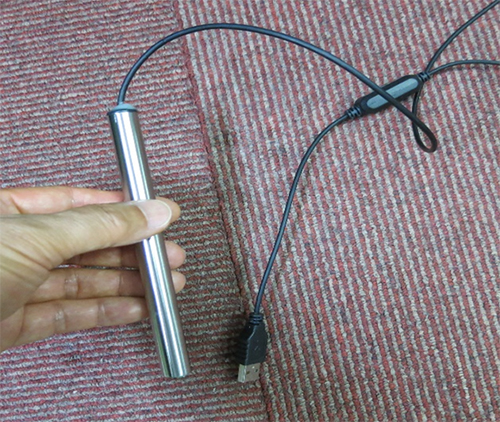

■管内観察USBカメラ（φ10mm 照明付き 広角レンズ）
長さは10cm～100cmまで 10cm刻みで自由に選べます。
下記は10cmタイプ
長さは10cm～100cmまで 10cm刻みで自由に選べます。
下記は10cmタイプ
■管内USBカメラでの撮影画像

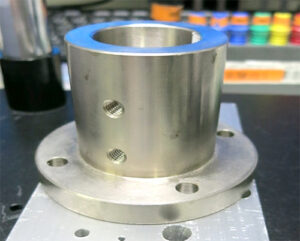

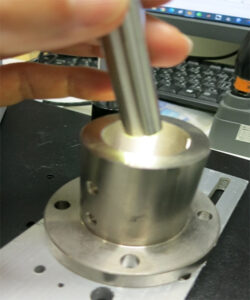

φ20mm、深さ60mm 上部から15mm、30mm、55mm部分にM4のクロス穴があいている対象物を管内カメラで観察 少しずつ挿入し、三カ所で撮影。
φ20mm、深さ60mm 上部から15mm、30mm、55mm部分にM4のクロス穴があいている対象物を管内カメラで観察 少しずつ挿入し、三カ所で撮影。

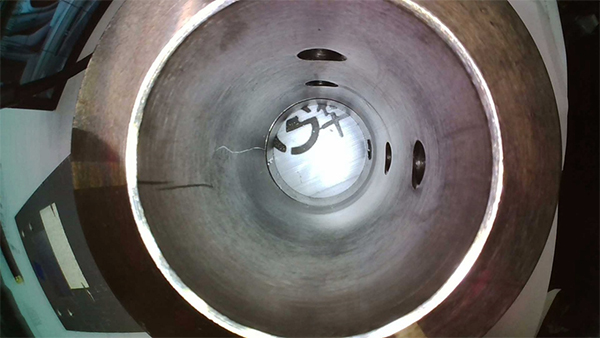

| 穴の外から観察 |
 |
 |

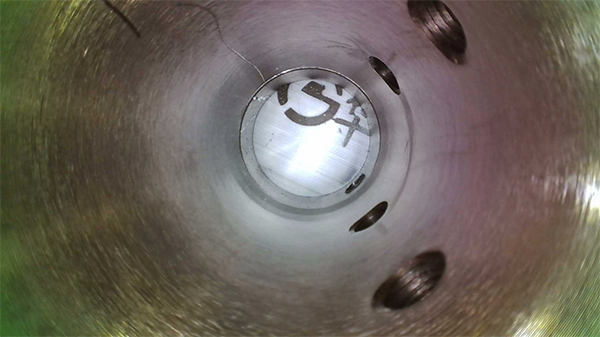

| 15mm付近の穴を観察 |
 |
|

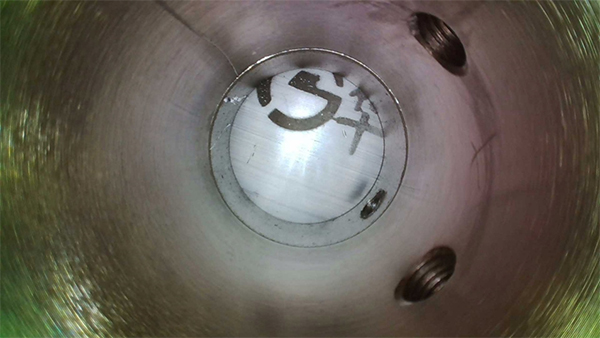

| 30mm付近の穴を観察 |
 |
|

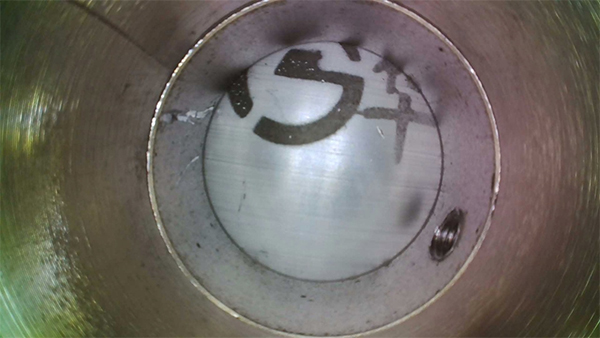

| 55mm付近の穴を観察 |
 |
