16mm 固定焦点レンズ（メガピクセル対応） M1614-MP2

M1614-MP2

22,000円（税抜）

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。

●「フォーカス」と「絞り」を制御できる電動フォーカスレンズについてはコチラから

製品のお問い合わせ

デモ機納期: 1～3日

製品納期: 7日

06-6364-3000

仕様

型番	M0814-MP2	M1214-MP2	M1614-MP2	M2514-MP2	M3514-MP	M5018-MP2	M7528-MP	H0514-MP2
焦点距離	8mm	12mm	16mm	25mm	35mm	50mm	75mm	5mm
絞り範囲	F1.4－F16C （ロックビス付）	F1.4－F16C （ロックビス付）	F1.4－F16C （ロックビス付）	F1.4－F16C （ロックビス付）	F1.4－F16C （ロックビス付）	F1.4－F16C （ロックビス付）	F2.8－F16C （ロックビス付）	F1.4－F16C （ロックビス付）
マウント	Cマウント
対応カメラ	2/3インチ以下							1/2インチ以下
水平・垂直画角	56.3度・ 43.7度	40.4度・ 30.8度	30.8度・ 23.4度	20.0度・ 15.1度	13.9度・ 10.4度	10.5度・ 7.9度	6.8度・ 5.4度	65.5度・ 51.4度
ディストーション（1/2″時）	-1.1%	-0.35%	-0.3%	-0.1%	-0.39%	-0.2%	-0.22%	-0.48%
外形寸法	φ33.5×28.2mm	φ33.5×28.2mm	φ33.5×28.2mm	φ33.5×36.0mm	φ33.5×38.2mm	φ33.5×38.1mm	φ35×57.75 （65.75）mm	φ44.5×45.8mm
重量	70g	65g	65g	75g	87g	90g	113g	107g
最至近距離撮影距離	0.1m	0.15m	0.3m	0.3m	0.3m	0.5m	0.3m	0.1m
フィルタねじ	M30.5×0.5	M30.5×0.5	M30.5×0.5	M30.5×0.5	M30.5×0.5	M30.5×0.5	M30.5×0.5	M43x0.75
使用温度範囲	-20－＋50℃

参考例

●1/2インチUSBカメラ使用

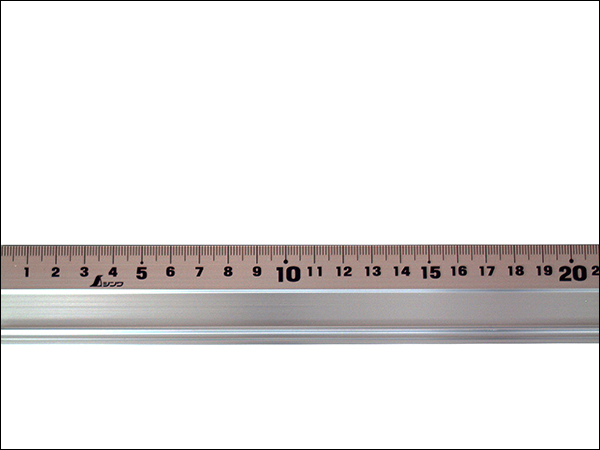

●作動距離0.5mで撮影　視野範囲：200.0mmx150.0mm

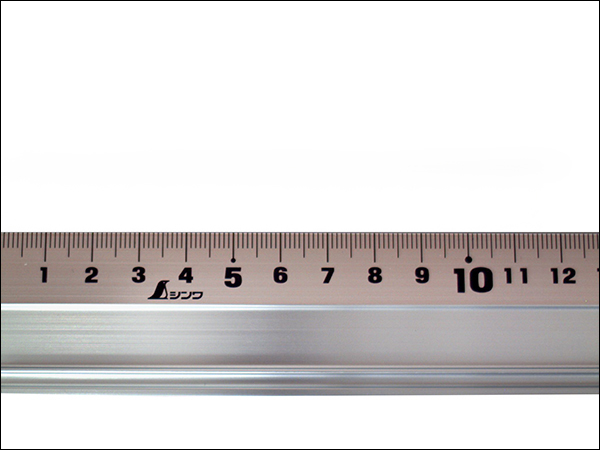

●最至近距離0.3mで撮影　視野範囲：120.0mmx90.0mm

寸法図

便利なオプションのご紹介

x2エクステンダー
RCS-20

19,000円

(税抜)

エクステンダーはマスターレンズとカメラの間に装着することで、焦点距離を変えることなく撮影倍率をあげることができます。ただし、解像度・コントラストが落ちます。

※H0514-MP2(低歪タイプ)、M0814-MP2、EV0412MC、EV0612MCと同時には使えません。

5mm接写リング
CR-5

1,600円

(税抜)

接写リングはレンズとカメラの間に装着することで、最至近撮影距離を短くし、拡大率を上げることができます。ただし、接写リングのリング長が長くなればなるほど暗くなります。また、撮影距離が長くなると焦点距離が合わなくなります。

フォーカス・絞り調整を外部機器で制御したい方

USBケーブル1本で接続するだけ！
パソコンでフォーカス・絞り調整を制御できます。

16mm 固定焦点電動フォーカスレンズ
（1.1インチ・12MP対応）
DL1623UC-MPY

レンズ制御サンプルプログラムの標準付属！
GUIに簡単に組み込むことができます。

オートフォーカスより速い！？制御コントローラー活用で作業効率向上！

＜制御コントローラー活用イメージ＞
①外部機器からのトリガーを制御コントローラーが受ける
②制御コントローラーが電動フォーカスレンズへ、あらかじめ設定した「フォーカス」と「絞り」に調節するように指示。
③電動フォーカスレンズがすばやく調節。
★調節に迷いがないので、オートフォーカスより速く・正確に調節できます。
