照明部にスリットが埋め込まれており、平行の光が照射できるため対象物への光の回り込みを少なくできます。
輪郭が鮮明になり、エッジが強調されるため寸法計測やピンホール検査に最適です。
- デモ機納期: 1～3日
- 製品納期: 7日
平行光透過照明 LVP-XBGシリーズ
- 74,000円～134,000円 （税抜）
-
原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。厚みのある対象物の寸法測定に有効
用途例
形状認識・寸法測定・異物検査・ピンホール検査（有無検査、サイズ寸法計測） など
●エッジ（輪郭）が強調されて映るという特性もあります。
 |
 |
| 平行光透過照明使用時 | 汎用的な透過照明使用時 |
プレパラートに着けたカバーグラスの輪郭を見たイメージです。
汎用的な透過照明に比べて輪郭がうっすらとしか輪郭が無い部分が強調されて映ります。
製品仕様
| 型番 | デモ機 | 発光面 | 消費電力 | 入力電圧 | ケーブル長 |
|---|---|---|---|---|---|
| LVP-XBG80/80W | 有 | 84x82mm | 12W | 24V | 1m |
| LVP-XBG100/100W | 無 | 100x100mm | 15W | 24V | 1m |
| LVP-XBG160/160W | 有 | 160x160mm | 15.6W | 24V | 1m |
延長ケーブルもご用意（オプション）
照明と電源の間を延長するための延長ケーブルを
ご用意しております。
ご用意しております。
VL-EXT-2m 2m （2,300円（税抜））
VL-EXT-3m 3m （3,000円（税抜））
VL-EXT-5m 5m （4,000円（税抜））
VL-EXT-10m 10m （7,500円（税抜））
比較画像
平行光透過照明
透過照明
その他撮影画像
六角ナット

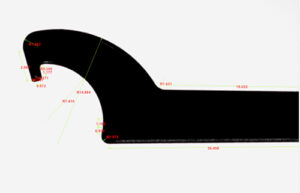

特殊工具
寸法図
3Dデータ
電源一覧（別売）
最大供給電流：100mA |
最大供給電流：625mA（2チャンネル合計） |
||||
最大供給電流：1000mA（1チャンネルあたり） |
最大供給電流：2708mA（4チャンネル合計） チャンネル数：4 |
便利なオプション（別売）
|
