●正反射物の対象物を均一に照らします。
●色は白色、赤色から選べます。
●電源は別売
- デモ機納期: 1～3日
- 製品納期: 7日（欠品時3～4週間）
同軸照明 LVLシリーズ
- 46,000円～119,000円 （税抜）
-
原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。
用途例
光沢面や鏡面の表面検査、不良検査 など
製品仕様
| 型番 | 価格 | デモ機 | 発光面サイズ（mm） | 最大消費電流 | 入力電圧 | ケーブル長 |
|---|---|---|---|---|---|---|
| LVL-25/25W | 46,000円（税抜） | 有 | 25×25 | 83mA | 24V | 1m |
| LVL-25/25R | 46,000円（税抜） | 有 | 25×25 | 50mA | 24V | 1m |
| LVL-50/50W | 54,000円（税抜） | 無 | 50×50 | 500mA | 24V | 1m |
| LVL-50/50R | 54,000円（税抜） | 無 | 50×50 | 400mA | 24V | 1m |
| LVL-70/70W | 119,000円（税抜） | 有 | 70×70 | 604mA | 24V | 1m |
| LVL-70/70R | 119,000円（税抜） | 有 | 70×70 | 479mA | 24V | 1m |
延長ケーブルもご用意（オプション）
照明と電源の間を延長するための延長ケーブルを
ご用意しております。
ご用意しております。
VL-EXT-2m 2m （2,300円（税抜））
VL-EXT-3m 3m （3,000円（税抜））
VL-EXT-5m 5m （4,000円（税抜））
VL-EXT-10m 10m （7,500円（税抜））
比較画像
●金属プレート
＜同軸照明＞
＜リング照明＞
●コイン
＜同軸照明＞
<

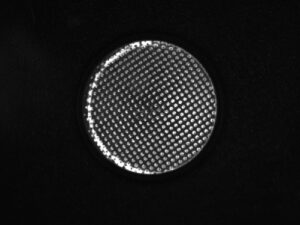

＜リング照明＞
＜リング照明＞
●金属板エンボス加工上の刻印
＜同軸照明＞
＜リング照明＞
●樹脂上の印字
＜同軸照明＞
＜リング照明＞
構成例
寸法図
3Dデータ（STP）
電源一覧（別売）
最大供給電流：100mA |
最大供給電流：625mA（2チャンネル合計） |
||||
最大供給電流：1000mA（1チャンネルあたり） |
最大供給電流：2708mA（4チャンネル合計） チャンネル数：4 |
その他のオプション
|
専用治具もご用意しております。
テレセントリックレンズとの使用例
治具についてはお問い合わせください。
治具についてはお問い合わせください。
