長距離ハイビジョン マイクロスコープ (スタンドタイプ) LRA200XM-S | 株式会社松電舎【安心の低価格】

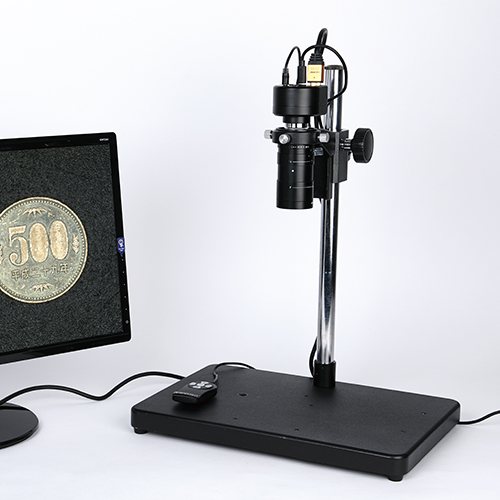

高機能長距離観察ハイビジョン マイクロスコープ (スタンドタイプ) LRA200XM-S

LRA200XM-S
265,000円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





拡大観察しながら作業ができる
ロングレンジマイクロスコープ

「滑らかな動き」「高解像度」は当たり前

更に進化したハイビジョンマイクロスコープ


進化ポイント
1. 『おまかせ露光 匠』搭載!
2. カメラ本体で静止画・動画・静止画の保存&再生機能搭載!



※モニタは付属しておりません。

※照明はオプションです。



よくある質問コーナーはこちら

電子カタログを見る 寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1-3日
製品納期: 7日
phone06-6364-3000

オプションの照明はこちら

ツインアーム照明1

フレキシブルLEDスポット照明

SPF-FL3

47,000円(税抜)

フレキシブルタイプのスポット照明はピンポイントで対象を照らすことが有効です。反射が発生しやすい対象を角度を調整することで反射を抑えて観察可能です。

またピンポイント照射となりますので、対象を均等に照らすという事には少し不向きとなります。

金属表面ツイン ゴム表面ツイン

反射の起きやすい対象の観察

反射を抑えて観察が可能です。

ゴムの表面の観察

光のムラがあり、光が均等ではありません。





長距離照射リング

長距離照射リング照明

VLR-15D103RD-CH1T-RA46

199,000円(税抜)



36,000円のリング照明を使用した場合はこちら

通常のリング照明では距離を200㎜程度離してしまうと光量が足りず十分に対象を照らすことが出来ませんでした。

この長距離照射リング照明は照射角度15°となっており200㎜~400㎜の距離を離しても十分な光量で対象を照らすことが可能です。

リング照明は対象を均等に照らすことが可能ですが、反射の強い対象の場合は光が映り込んでしまいハレーションが発生してしまいます。

ゴム表面 金属表面

ゴムの表面の観察

均等に光が当たり、表面の汚れも浮き上がります。

反射の起きやすい対象の観察

光が直接対象に当たる為、ハレーションが発生します。





この機種の最大の特徴

1. 『おまかせ露光 匠』搭載!




2. プレビュー機能搭載!




『おまかせ露光 匠』とは

対象物の明るさに応じて「自動で」「高速に」最適な露光が得られる機能です。
詳しくは動画をご覧ください!











プレビュー機能

MicroSDカードをパソコンに移動させることなく、保存した画像・動画を直接カメラで確認できる機能です。
詳しくは動画をご覧ください!







その他の機能

静止画・動画の保存が可能
静止画・動画の保存が可能
MicroSDカードスロットル付!
付属のMicroSDカードに静止画・動画を保存できます。
(静止画:JPG形式 動画:MOV形式)
*注:MicroSDカードは128GB以下のものをご使用ください。



※付属の8GBのマイクロSDカードでは静止画は1万枚程度、
動画は1時間程度撮影可能


【動画撮影時のご注意】
このカメラはSDカードをFAT32形式でフォーマットします。
FAT32の仕様では1ファイルの上限が4GBと決まっております。
そのためこのカメラで長時間記録は可能ですが、1ファイルではなく4GBのファイルが複数できることになります。
連続撮影の場合、ファイルが4GBに達して止まることはありません。(次のファイルが自動的にできて撮影を続行します。)
ただし、ファイルとファイルの間に3秒程度の未記録時間ができてしまいます。

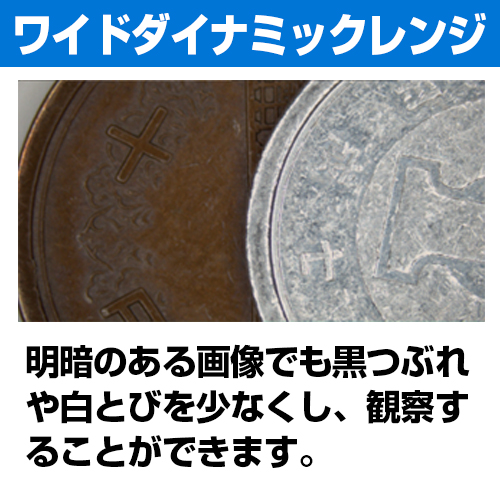

ワイドダイナミックレンジ(HDR機能付)
通常の画像に比べて幅広いダイナミックレンジを表現可能にする機能が標準装備。
明暗のある画像でも黒つぶれや白とびを少なくすることができます。
このHDR合成機能を応用すると、ハレーションを軽減させた映像を撮影することができます。

ワイドダイナミックレンジ(HDR機能付)
通常モード
ワイドダイナミックレンジ(HDR機能付)
HDRモード

ワイドダイナミックレンジ(HDR機能付)
通常モード
ワイドダイナミックレンジ(HDR機能付)
HDRモード

ワイドダイナミックレンジ(HDR機能付)
通常モード
ワイドダイナミックレンジ(HDR機能付)
HDRモード





簡単設定!簡単操作!簡単保存!
カメラ背面
カメラ背面でメニューを
操作します。
メニュー
メニュー:
明るさ・色・画像反転・クロスラインなど

ワイドモニタに直接接続
ワイドモニタに直接接続するだけ
の簡単接続
(HDMIケーブルで接続)
※ケーブルは標準装備
ワイドモニタに直接接続




ハイビジョンポート付のワイドモニタやハイビジョンテレビモニタ、直接接続
して使用できます。
ハイビジョン端子がついたPCモニタや、産業用モニタをおすすめします。
(家庭用テレビモニタは相性があり、 映らない場合があります。)
※モニタは16:9のワイドモニタをお使いください。
デモ機をご用意しておりますのでご確認ください。また詳細はテクニカルサポートまでお問い合わせください。

ハイビジョンマイクロスコープに接続するモニタについて→詳細はこちらから





専用のリモコンでメニュー操作が可能!
ボタン操作
標準装備のリモコンを使えば
カメラメニュー操作が可能です。







ライン描画機能
ライン描画機能 ライン描画機能 ライン描画機能
ライン表示/非表示が可能。
※グリッドと同心円はサイズ変更できません。








驚異のロングレンジ!
驚異のロングレンジ
105.0mmx59.0mmの視野を
400mmの距離から観察。




各作動距離からの見え方
作動距離400mmの見え方
最大視野
最大視野(3倍時)
最小視野
最小視野(30倍時)

作動距離300mmの見え方
最大視野
最大視野(5倍時)
最小視野
最小視野(50倍時)

作動距離200mmの見え方
最大視野
最大視野(8倍時)
最小視野
最小視野(80倍時)








「検査向き」の5つの理由「検査向き」の5つの理由
1.表示遅れのない滑らかな表示
2.フルハイジョンの高解像度
3.モニタに接続するだけですぐに映像表示!(面倒な設定やソフトウェアのインストールはありません)
4.現場にPCを置く必要がありません。
5.『おまかせ露光 匠』のおかげで調光いらず
お問い合わせはこちらから




全体仕様
視野範囲 作動距離400mm時
105.0mmx59.0mm(3倍時)、11.0mmx6.1mm(30倍時)
作動距離300mm時
75.0mmx42.1mm(5倍時)、8.0mmx4.5mm(50倍時)
作動距離200mm時
47.0mmx26.0mm(8倍時)、5.0mmx2.8mm(80倍時)
撮像素子 1/3”CMOS
画素数 200万画素
ピクセルサイズ 2.75μmx2.75μm
解像度 1920×1080(フルハイビジョン)
記録媒体 MicroSDカード(最大128GB)
記録ファイル形式 静止画:JPEG 動画:MOV
フレームレート 60fps




スタンドタイプ(LRA200XM-2S)標準装備
ハイビジョンカメラ
・ハイビジョンカメラ
・ACアダプタ
・Micro SDカード(8GB)
・HDMIケーブル
専用リモコン
専用リモコン
ズームレンズ
レンズ(x2エクステンダー付)

スタンド
スタンド
延長キット
延長キット
保護カバー
保護カバー




寸法図

便利なオプションのご紹介



<豊富なオプションの組み合わせ例>









マイクロスコープオプション マイクロスコープオプション
マイクロスコープオプション マイクロスコープオプション
マイクロスコープオプション マイクロスコープオプション









フィルター・その他オプション

反射の強い対象物の観察に有効

観察画像をPCにで保存したい場合

2台のHDカメラ・マイクロスコープを1つのモニターで

光ファイバーで送るのでノイズに強い



偏光フィルター

偏光フィルター
PL-46







HDMI-USB3.0変換ユニット GV-USB3HD/E

HDMI-USB3.0変換ユニット
GV-USB3HDS/E







2画面分割マルチビューワー切替機

2画面分割マルチビューワー切替機
YHD-M21







HDMI2.0ケーブル コネクタ脱着タイプ(TPUタイプ)

HDMI光ケーブル コネクタ脱着タイプ
(TPUタイプ)













XYテーブル・モニター

位置出しに便利

XY移動だけでなくステージが回転

長さ測定に便利なXYテーブル

11.6インチの小型フルハイビジョンモニタ

支柱の任意の位置に固定可能

XYテーブル

XYテーブル
TK100







回転式簡易XYテーブル

回転式簡易XYテーブル
TK180-K





デジタルマイクロメータ付きXYステージ

XYテーブル(デジタルマイクロメーター付)
TD100-25EMH

11.6インチフルハイビジョンモニター

11.6インチ小型フルハイビジョンモニタ
LCD-11600FHD4

11.6インチ小型フルハイビジョンモニタセット

11.6インチ小型フルハイビジョンモニタセット
D-MA1LCD





スタンド

様々な角度から観察可能に

対象物に合わせて支柱を延長

ピント調節に便利な微動アングル付き

コンパクト・軽量スタンド

ピント調節に便利な微動アングル付き

3Dアーム

3Dアーム
TG-3D3



延長キット
EK-135



粗微動アングル付標準スタンド

粗微動アングル付き標準スタンド
GRS-1

小型スタンド

小型スタンド
GR-STD5



粗微動アングル付小型スタンド

粗微動アングル付小型スタンド
GR-STD6



大きなワークにも対応可能

大型対象物にも対応

マグネットベース+3Dアーム

マグネットベースで省スペース

左右180°から観察可能

3Dアーム付き エッジ固定スタンド

3Dアーム付き
エッジ固定スタンド
GR-STD10

3Dアーム付き小型スタンド
GR-STD10HB

3Dアーム付きマグネットスタンド

3Dアーム付きマグネットスタンド
GR-STD10-MG

マグネットスタンド

マグネットスタンド
MG-25-4

ユニバーサルスタンド

ユニバーサルスタンド
ZTB-S



左右180°&XYZ稼働可能

簡単高さ測定

簡単高さ測定
小型省スペース

各関節が可動

スムーズ操作で作業効率アップ

マルチアングルスタンド

マルチアングルスタンド
ZTB-STK

インジケータ付粗微動スタンド

インジケーター付粗微動スタンド
GRS-1C0525



インジケータ付小型粗微動スタンド(マイクロスコープ用 )

インジケーター付小型粗微動小型スタンド
GR-S6C0525

フレキシブルアーム
FA100-PMφ50



スムースアーム













オプション一覧はこちらから→→
