1．国際的工業用カメラ規格 GigE Visionに準拠
2．軽量・小型のコンパクトサイズ
3．LANケーブル（Cat.6）で100m！、光ファイバでさらに長距離
4．組み込み用途にも最適
5．RoHS・FCC・CE・KCにも対応！海外向け製品への組込用途にも対応可能！
6．カメラの使用実績の少ない方、日本語でアドバイスします！（メール、電話）

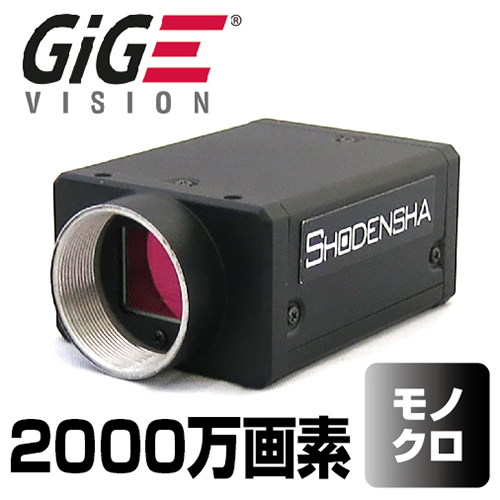

●SONY IMX183撮像素子採用
●Cマウント仕様
●外部トリガー入力／ストロボ信号端子付
●汎用I/O端子付
●高解像度レンズを豊富にラインナップ
●日本語取扱説明書
●松電舎開発のオプションソフトウェアをご用意
※別途PoE電源必要。PoE電源はこちら
同タイプのカラー仕様はこちら
※レンズが別途必要です。
※1200万画素、2000万画素の高解像度のカメラは基本的にCPUパワーとたくさんのメモリを必要とするため、出来ればCeleronやPentiumやAtomのような処理能力が低いCPUは避けてください。
| 型番 | EG41-B | EG130-B | EG160-B | EG320-B | EG500-B | EG600U-B | EG1200-B | EG1200-GB | EG2000-B |
|---|---|---|---|---|---|---|---|---|---|
| 価格 | 65,000円（税抜） | 67,000円（税抜） | 82,000円（税抜） | 115,000円（税抜） | 157,000円（税抜） | 76,000円（税抜） | 92,000円（税抜） | 320,000円（税抜） | 99,000円（税抜） |
| 撮像素子 | 1/2.9インチ CMOS 40万画素
Sony社 |
1/2インチ CMOS 130万画素
ON Semi- |
1/2.9インチ CMOS 160万画素
Sony社 |
1/1.8インチ CMOS 320万画素
Sony社 |
2/3インチ CMOS 500万画素
Sony社 |
1/1.8インチ CMOS 600万画素
Sony社 |
1/1.7インチ CMOS 1200万画素
Sony社 |
1/1.1インチ CMOS 1200万画素
Sony社 |
1インチ CMOS 2000万画素
Sony社 |
| ピクセルサイズ（μm） | 6.9 × 6.9 | 4.8 x 4.8 | 3.45 x 3.45 | 3.45 x 3.45 | 3.45 x 3.45 | 2.4 x 2.4 | 1.85×1.85 | 3.45×3.45 | 2.4×2.4 |
| 最大解像度 | 720 × 540 | 1280 x 1024 | 1440 x 1080 | 2048 x 1536 | 2448 x 2048 | 3072 x 2048 | 4024×3036 | 4096×3000 | 5472×3648 |
| フレームレート※1 | 120fps | 90fps | 65.2fps | 37.5fps | 23.5fps | 19.1fps | 9.6fps | 9.4fps | 6fps |
| 最小露光時間（μSec） | 1 | 38 | 15 | 50 | 1 | 25 | 34 | 1 | 46 |
| ダイナミックレンジ | 74dB | 59.6dB | 74dB | 73dB | 60dB | 71.3dB | 70.5dB | 72.2dB | 65.5dB |
| S/N比 | 41dB | 39.8dB | 41dB | 40dB | 40dB | 41.3dB | 40.5dB | 40.2dB | 41.5dB |
| シャッター方式 | グローバルシャッター | グローバルシャッター | グローバルシャッター | グローバルシャッター | グローバルシャッター | ローリングシャッター | ローリングシャッター | グローバルシャッター | ローリングシャッター |
| 電源 | DC9～26V もしくは PoE（クラス0） |
DC5～15V もしくは PoE（クラス0） |
DC9～24V もしくは PoE（クラス0） |
DC5～15V もしくは PoE（クラス0） |
DC5～15V もしくは PoE（クラス0） |
DC9～24V もしくは PoE（クラス0） |
DC5～15V もしくは PoE（クラス0） |
DC12V もしくは PoE（クラス0） |
DC5～15V もしくは PoE（クラス0） |
| 消費電力 | DC12V時 定格 3.1 W |
DC12V時 定格 2.7 W |
DC12V時 定格 2.4 W |
DC12V時 定格 3.48 W |
DC12V時 定格 3.3 W |
DC12V時 定格 1.7 W |
DC12V時 定格2.7W |
DC12V時 定格 4.3 W |
DC12V時 定格 3.1W |
| サイズ／重量 |
29mm × 29mm × 42mm／68g
|
29mm × 29mm × 42mm／100g
|
29mm × 29mm × 42mm／68g
|
29mm × 29mm × 42mm／100g
|
29mm × 29mm × 42mm／68g
|
29mm × 29mm × 59mm／100g
|
44mm × 29mm × 59mm／100g
|
||
| マウント |
Cマウント
|
||||||||
| インターフェース |
GigE
|
||||||||
| 映像形式 |
Mono
|
||||||||
| 対応OS |
Windows 8、8.1、10、11
|
||||||||
| 温度環境（周囲温度） |
動作時 0℃～50℃
保管時 -30℃～70℃
|
動作時 -30℃～60℃
保管時 -30℃～70℃
|
動作時 0℃～50℃
保管時 -30℃～70℃
|
||||||
| 認証 |
CE / FCC / RoHS
|
CE / FCC / RoHS / KC
|
CE / FCC / RoHS / KC
|
CE / FCC / RoHS
|
CE / RoHS / KC
|
CE / FCC / RoHS / KC
|
|||
※1： Mono 8bit時
| HALCON、LabVIEW等のマシンビジョンソフトウェアと組み合わせて使う（Windows） |
| プログラムの開発をする（Windows） |
| 松電舎開発のプチソフトシリーズでカメラを使用する（Windows） |
| 伝送速度 | 1Gbps |
| 受信デバイス | PC搭載LAN、もしくはギガビットNIC（Network Interface Card） |
| ケーブル | Cat.6 銅線 100m 光ファイバ 5,000m |
| コネクタ | ・銅線イーサネット ・スクリュー固定付銅線イーサネット ・イーサネット光ファイバケーブル |
| カメラ給電 | イーサネットケーブル経由（PoE）もしくは外部から給電 |
| その他の特徴 | マルチカメラが可能 |
|
HALCON、LabVIEW等のマシンビジョンソフトウェアの 映像入力装置として使えます（Windows ） |
|
HALCON |
MVTec Software社 |
|
LabVIEW |
National Instruments社 |
|
VisionPro |
Cognex社 |
|
MIL（Matrox Imaging Library） |
Matrox社 |
|
Adaptive Vision Studio |
Future Processing社 |
|
MatLab |
MathWorks社 |
| 自社プログラム開発が行えます。 |
プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はこちらをご参照ください。 → こちらから
また、システム設計段階での映像確認やプログラム作成時に各種パラメータ効果が確認できる、動作確認用Viewerソフトウェアが標準で付属しています。
| 松電舎開発のプチソフトシリーズでカメラを使用する（Windows） |
世の中のソフトは複雑すぎる！！
やりたい事だけの単機能ソフト プチソフトシリーズ
●GigEカメラに給電するためのPOE電源
●ノートPCやスリムPCのようなグラバーボードが入らないパソコンに必須
●1mのLANケーブル付き
●カメラ1台接続用
●2つのギガビットイーサネットポート。
カメラは2台まで接続できます。
●PoE+（Power Over Ethernet）に対応
GigEカメラ(PoE対応)への電力供給が
LANケーブル1本でOK
●9KB ジャンボフレームに対応
●PCI-Express × 4レーン
●ボードに供給する電源は必要ありません。
●4つのギガビットイーサネットポート。
カメラは2台まで接続できます。
●PoE+（Power Over Ethernet）に対応
GigEカメラ(PoE対応)への電力供給が
LANケーブル1本でOK
●9KB ジャンボフレームに対応
●PCI-Express × 4レーン
