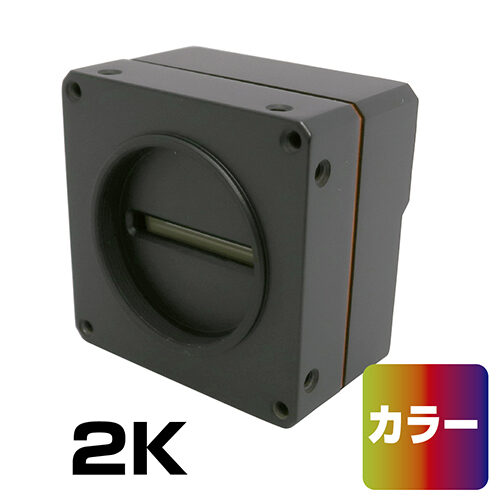

ラインスキャンカメラ（2K・カラー）　EG022CL-C

EG022CL-C

200,000円（税抜）

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。

1．国際的工業用カメラ規格 GigE Visionに準拠
2．軽量・小型のコンパクトサイズ
3．LANケーブル（Cat.6）で100m！、光ファイバでさらに長距離
　 ※GigE Vision規格による
4．組み込み用途にも最適
5．RoHS・FCC・CEにも対応！海外向け製品への組込用途にも対応可能！

6．カメラの使用実績の少ない方、日本語でアドバイスします！（メール、電話）

●1列のライン上に対象物を撮像し、1枚の画像に合成するカメラ

●円柱状のもの、サイズの大きいもの、微細なものなどの観察に最適

●M42マウント仕様

●外部トリガー入力／ストロボ信号端子付

●汎用I/O端子付

※別途PoE電源必要（クラス0）。PoE電源はこちら

●レンズが別途必要です。

同タイプのモノクロ仕様はこちら

製品のお問い合わせ

デモ機納期:

製品納期:

06-6364-3000

ダウンロード

仕様

型番	EG022CL-C	EG022CL-B	EG042CL-C	EG042CL-B
価格	200,000円（税抜）	200,000円（税抜）	240,000円（税抜）	240,000円（税抜）
カラー	カラー	モノクロ	カラー	モノクロ
解像度	2K	2K	4K	4K
ピクセル数	2048×2	2048×1	4096×2	4096×2
ピクセルサイズ（μm）	14	14	7	7
ラインレート（kHz）	40 ※映像形式：Bayer RG 8 / Mono 8	56 ※映像形式：Mono 8	28 ※映像形式：Bayer RG 8 / Bayer RGBB 8 / Mono 8	28 ※映像形式：Mono 8
イメージセンサー	CMOS	CMOS	CMOS	CMOS
映像形式	Bayer・RGB	Mono	Bayer・RGB	Mono
電源	DC12～DC24Vもしくは PoE（クラス0）	DC12～DC24Vもしくは PoE（クラス0）	DC12～DC24Vもしくは PoE（クラス0）	DC12～DC24Vもしくは PoE（クラス0）
消費電力	DC12V時定格7.4W	DC12V時定格5W	DC12V時定格6.6W	DC12V時定格5.8W
サイズ／重量	62mm × 62mm × 41mm（コネクタ突起含まず）／約280g
マウント	M42マウント
インターフェース	GigE
対応OS	Windows 10
温度環境（周囲温度）	動作時 -20℃～55℃　保管時 -30℃～80℃
認証	CE / FCC / RoHS

ラインスキャンカメラとは？

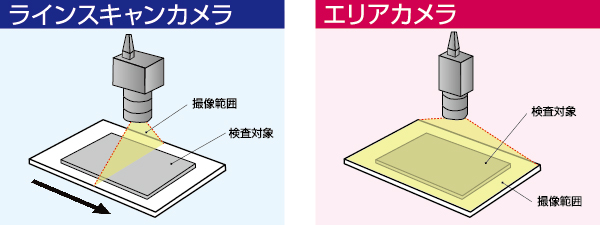

ラインスキャンカメラとエリアカメラ

●工業用途のカメラには主にエリアカメラとラインスキャンカメラがあります。

●エリアカメラは一般的な写真を撮るように面状の像を撮像します。

●ラインスキャンカメラは素子が一列で、スキャナーのイメージで線上に対象物を撮像し、それらを合わせることで画像を生成します。

ラインスキャンカメラだからできること

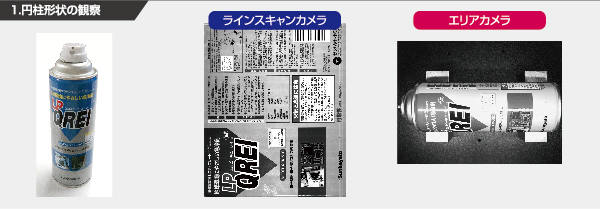

1.円柱形状の観察

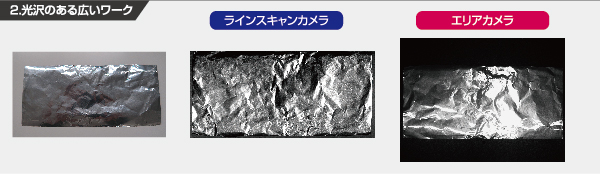

2.光沢のある広いワーク

ラインスキャンカメラを使った応用編

スピードが速いものの連続検査も抜けなく検査が可能です。
