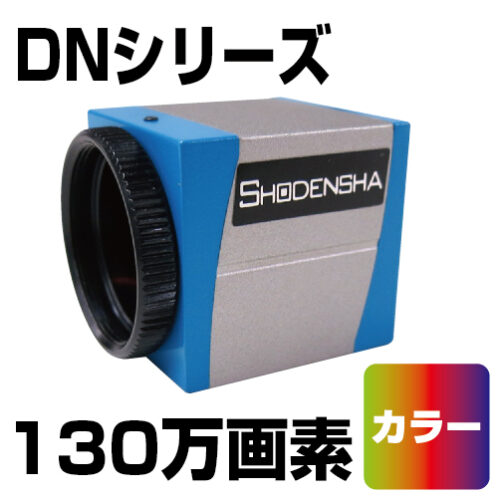

USB3.0カメラ（130万画素・カラー） DN3RG-130

DN3RG-130

75,000円（税抜）

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。

1．軽量・小型のコンパクトサイズのCマウントカメラ
2．外部トリガー端子付きのため組み込み用途にも最適なUSBカメラ
3．RoHS・CE・REACHにも対応！海外向け製品への組込用途にも対応可能！
4．カメラの使用実績の少ない方、日本語でアドバイスします！（メール、電話）

●Directshowカメラ（USB3.0カメラ）として
　市販のソフトウェアが利用可能。

●Cマウントカメラ
（Cマウント／CSマウント仕様　
※リングを外せばCSマウントになります。）

●外部トリガー入力／ストロボ信号端子付

●3本の汎用I/O端子付

●グローバルシャッター／ローリングシャッター

●松電舎開発のオプションソフトウェアをご用意

同タイプのモノクロ仕様はこちら

※USBケーブルは別売です。

※カメラセンサー前のIRカットフィルターを外すことが可能です。（別途費用）

製品のお問い合わせ

デモ機納期: 1～3日

製品納期: 7日

06-6364-3000

ダウンロード

仕様

型番	DN3RG-130	DN3RG-200	DN3R-500	DN3R-1000
撮像素子	1/1.8インチ CMOS 130万画素 e2v technologies社 EV76C560	1/1.8インチ CMOS 200万画素 e2v technologies社 EV76C570	1/2.5インチ CMOS 500万画素 ON Semiconductor社 MT9P001	1/2.3インチ CMOS 1000万画素 ON Semiconductor社 MT9J003
ピクセルサイズ（μm）	5.30×5.30	4.50×4.50	2.20×2.20	1.67×1.67
最大解像度	1280×1024 SXGA	1600×1200 UXGA	2592×1944 QSXGA	3840×2748 WQUXGA
フレームレート	60fps （1280×1024）	47fps （1600×1200）	12fps （2592×1944）	7.5fps （3840×2748）
シャッター方式	グローバルシャッター／ローリングシャッター	グローバルシャッター／ローリングシャッター	ローリングシャッター	ローリングシャッター
マウント	Cマウント／CSマウント
PC接続	USB3.0
対応OS	Windows 8、8.1、10、11
保管環境	温度：-20℃～60℃ 湿度：90%以下（結露なきこと）
動作環境	温度：0℃～45℃（カメラケースが50℃以下であること）湿度：20%～90%（結露なきこと）
サイズ／重量	30x30x36.5mm／38g
認証	RoHS・CE・REACH

※ご使用予定のPCスペックを確認する方法はこちら

グローバルシャッターは「同時露光一括読み出し」ともいいます。
全画素同時タイミングで映像を取得します。
そのため動体・移動物を撮影する際に優位です。

ローリングシャッターとグローバルシャッターの違いは？
（松電舎運営技術サイトが開きます。）

USB3.0カメラオススメポイント

1.軽量・小型のコンパクトサイズ

USB3.0カメラは30x30x36.5mmの
超小型コンパクトサイズ！

2.固定方法が2通り！

標準品ではM3の穴が4箇所にあります。
この穴を利用し、固定していただけます。
対応ネジのサイズは4-M3

オプションの三脚アダプタ（2,100円（税抜））を付けると
三脚用の穴にも対応いたします。
対応ネジサイズは1/4-20UNC

3.外部トリガー端子付

外部トリガー端子、ストロボ出力端子付
更に３本の汎用I/Oが標準装備！
システムが組みやすくなっております。

プログラムを組み込むのが面倒な方も安心！
松電舎オリジナル低価格トリガーソフトウェア（税抜22,000円～）でご提供。
製品の詳細はこちら

4.カメラの多重起動可能！

USB3.0カメラ複数台を同時に使用が可能です。
※パソコンの性能によって台数の上限が異なります。

複数のカメラを同時にコントロール可能！
多画面表示トリガー保存ソフトウェア（弊社制作）を
低価格62,000円（税抜）でご提供。
詳細はこちらから

5.豊富なオプションをご用意！

固定焦点レンズ・ケーブル・ソフトウェア・その他オプションを多数取り揃えております。

固定焦点レンズはこちらから

ケーブルはこちらから

松電舎のUSB3.0カメラは 4通りの使い方ができます。

プログラム作成もソフトウェア購入も必要なし！
標準付属のViewerソフトウェアで撮影・録画ができます！（Windows）

手にしたその日から検査・観察を簡単にスタートできます！

Viewerソフトウェアが標準付属しています。
そのため、プログラム作成や、別途ソフトウェアを購入することなく、検査や観察を開始することができます。

静止画・動画の保存が可能
その他　エッジ強調機能付属。
カメラが複数台ある場合にはViewerソフトウェアの複数同時実行が可能です。

静止画・動画の保存が可能
●静止画：BMP/JPEG選択
●動画：AVI（ファイルサイズ最大4GBまで）

＜参考値＞
1280×1024 25コマ／秒 → 42秒程度
640×480 60コマ／秒 → 73秒程度
解像度もしくはフレームレート（コマ／秒）を低くすると、より長い時間録画できます。

もっと長く動画を保存したい方はプチソフトTriggerRECをお使いいただけます。

HALCON、LabVIEW等のマシンビジョンソフトウェアの
映像入力装置として使えます（Windows ）

松電舎の USB3.0カメラはマシンビジョンソフトウェアで使用できます。

HALCON	MVTec Software社
LabVIEW ※LabViewには付属もしくは別売オプションの NI-IMAQdx が必要です。	National Instruments社
Adaptive Vision Studio	Future Processing社
MatLab	MathWorks社
VisionPro ※32bit 限定	Cognex社

※ お手持ちのバージョンでの動作確認等、カメラの貸し出しを是非ご利用ください。

プログラムの開発をする（Windows）

●小規模開発に最適な専用SDK（Windows）

専用SDKは標準付属で、豊富なサンプルコード付。
C++、C#、VB.NET、VB6、C++Builder、pythonに対応

●DirectShow（Windows）

DirectShow規格に沿ったプログラムから利用可能。
ウェブカメラ等を使ったDirectShowプログラムが既にある場合でも、多少のプログラム変更で対応できます。
※ 映像形式はRGB24形式です。

市販のソフトウェア／フリーウェアでカメラを使用する（Windows）

●DNシリーズカメラは DirectShow規格※1のカメラとして動作するので、膨大に存在するDirectShow対応ソフトウェアでお使いいただけます。 ※2 ※3
※1　DirectShow（ダイレクトショウ）とはWindowsで映像を扱う規格のひとつ。
※2　RGB形式が扱えるソフトウェアに限ります。
※3　全てのソフトウェアでの動作を保証するものではありません。

●松電舎作製DNシリーズ用プチソフトウェアシリーズをご用意しております。

市販のソフトは多機能だけど価格が高い・・・
多機能だけどすべての機能は使っていない・・・
それならば！
低価格でできたらいいな、ができました！
単機能プチソフトウェアがオススメです。
またプチソフトのカスタマイズも承ります。
