●Directshowカメラとしても使用可能
市販のソフトウェアが利用可能。
●Cマウント／CSマウント仕様
（リングを外せばCSマウントになります。）
●外部トリガー入力／ストロボ信号端子付
●Windows
同じタイプのカラー仕様はこちらから
- デモ機納期: 1～3日
- 製品納期: 7日
USB2.0カメラ（1000万画素・モノクロ） DN2R-1000BU
- DN2R-1000BU
- 在庫限りで販売終了
-
原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。１．低価格USB2.0カメラ
２．軽量・小型のコンパクトサイズ
３．SDK付属で組み込み用途にも最適なUSBカメラ
４．RoHS・CEにも対応！海外向け製品への組込用途にも対応可能！
５．カメラの使用実績の少ない方、日本語でサポートします！（メール、電話）
ダウンロード
仕様
| 型番 | DN2G-30BU | DN2RG-130BU | DN2RG-200BU | DN2R-500BU | DN2R-1000BU | |
|---|---|---|---|---|---|---|
| 撮像素子 | 1/3インチ CMOS 30万画素
ON Semiconductor社 |
1/1.8インチ CMOS 130万画素
e2v technologies社 |
1/1.8インチ CMOS 200万画素
e2v technologies社 |
1/2.5インチ CMOS 500万画素
ON Semiconductor社 |
1/2.3インチ CMOS 1000万画素
ON Semiconductor社 |
|
| ピクセルサイズ（μm） | 6.00×6.00 | 5.30×5.30 | 4.50×4.50 | 2.20×2.20 | 1.67×1.67 | |
| 最大解像度 | 752Ｘ480 WVGA | 1280×1024 SXGA |
1600×1200 UXGA |
2592×1944 QSXGA |
3840×2748 WQUXGA |
|
| フレームレート | 86fps（752×480） | 25fps（1280×1024） | 20fps（1600×1200） | 6fps（2592×1944） | 3fps（3840×2748） | |
| シャッター方式 | グローバル | グローバル | グローバル | ローリング | ローリング | |
| マウント |
Cマウント／CSマウント
|
|||||
| PC接続 |
USB2.0
|
|||||
| 対応OS |
Windows 7, 8, 8.1, 10 対応
|
|||||
| 保管環境 |
温度：-20℃～60℃
湿度：90%以下（結露なきこと） |
|||||
| 動作環境 |
温度：0℃～45℃（カメラケースが50℃以下であること）
湿度：20%～90%（結露なきこと） |
|||||
| 備考 |
Viwerソフト標準付属／サンプルSDK付属
|
|||||
松電舎のUSB2.0カメラは 3通りの使い方ができます。
ご希望の使い方をクリックしてください。
|
プログラム作成もソフトウェア購入も必要なし！ 標準付属のViewerソフトウェアで撮影・録画する |
| プログラムの開発をする |
| 市販のソフトウェア／フリーウェアでカメラを使用する |
松電舎のUSB2.0カメラは 3通りの使い方ができます。
ご希望の使い方をクリックしてください。
|
プログラム作成もソフトウェア購入も必要なし！ 標準付属のViewerソフトウェアで撮影・録画する |
| プログラムの開発をする |
| 市販のソフトウェア／フリーウェアでカメラを使用する |
USB2.0カメラ オススメポイント
1.軽量・小型のコンパクトサイズ
USB2.0カメラは30x30x38mmの超小型コンパクトサイズ！
2.外部トリガー端子付
外部トリガー入力端子、ストロボ出力端子付
外部トリガー端子を使用した外部信号で ●画像の保存 ●画像の一時停止 をすることが可能です。
プログラムを組み込むのが面倒な方も安心！
トリガーソフト（弊社制作）を低価格12,000円（税抜）でご提供。
プログラムを組み込むのが面倒な方も安心！
トリガーソフト（弊社制作）を低価格12,000円（税抜）でご提供。
詳細はこちらからご覧ください。→TriggerF Light
3.カメラの多重起動可能！
USB2.0カメラ複数台の同時使用が可能です。
USB3 Visionカメラとの併用も可能です。
※パソコンの性能によって台数の上限が異なります。
松電舎のUSB2.0カメラは 3通りの使い方ができます。
|
プログラム作成もソフトウェア購入も必要なし！ 標準付属のViewerソフトウェアで撮影・録画ができます！ |
手にしたその日から検査・観察を簡単にスタートできます！
Viewerソフトウェアが標準付属しています。
そのため、 プログラム作成や、別途ソフトウェアを購入することなく、検査や観察を開始することができます。
静止画・動画の保存が可能
その他 エッジ強調機能付属。
カメラが複数台ある場合にはViewerソフトウェアの複数同時実行が可能です。
静止画・動画の保存が可能
●静止画：BMP/JPEG選択
●動画：AVI（ファイルサイズ最大4GBまで）
＜参考値＞
1280×1024 25コマ／秒 → 42秒程度
640×480 60コマ／秒 → 73秒程度
解像度もしくはフレームレート（コマ／秒）を低くすると、より長い時間録画できます。
もっと長く動画を保存したい方はこちらから松電舎技術サイトをご覧ください。
| プログラムの開発をする |
専用SDK
専用SDKは標準付属で、豊富なサンプルコード付。
C++、C#、VB.NET、VB6、C++Builderに対応
DirectShow
DirectShow規格に沿ったプログラムから利用可能。
ウェブカメラ等を使ったDirectShowプログラムが既にある場合でも、多少のプログラム変更で対応できます。
※ 映像形式はRGB24形式です。
プログラムはちょっと･･･という方でも安心！
弊社で製作を代行いたします。（有償）
下記バナーから詳細をご確認ください。
弊社で製作を代行いたします。（有償）
下記バナーから詳細をご確認ください。
| 市販のソフトウェア／フリーウェアでカメラを使用する |
●DNシリーズカメラは DirectShow規格※1のカメラとして動作するので、膨大に存在するDirectShow対応ソフトウェアでお使いいただけます。 ※2 ※3
※1 DirectShow（ダイレクトショウ）とはWindowsで映像を扱う規格のひとつ。
※2 RGB形式が扱えるソフトウェアに限ります。
※3 全てのソフトウェアでの動作を保証するものではありません。
●弊社でも DirectShow規格カメラに対応した、計測・焦点合成・自動外観検査・黒鉛球状化率計測などのソフトウェアを豊富取り揃えております。
製品はこちらよりご覧ください。
※1 DirectShow（ダイレクトショウ）とはWindowsで映像を扱う規格のひとつ。
※2 RGB形式が扱えるソフトウェアに限ります。
※3 全てのソフトウェアでの動作を保証するものではありません。
●弊社でも DirectShow規格カメラに対応した、計測・焦点合成・自動外観検査・黒鉛球状化率計測などのソフトウェアを豊富取り揃えております。
製品はこちらよりご覧ください。
付属品
- CD-ROM（Viewerソフトウェア・ドライバ・SDK・取扱説明書PDFファイル）
- トリガー・ストロボ信号ケーブル（12cm）
- フランジバック調整用六角レンチ（0.9mm）
- USB2.0ケーブル（1.5m・スクリュー無）
※スクリュー付USB2.0ケーブル（3m）は別売（2,800円（税抜））
※スクリュー付UBS2.0ケーブルをカメラと同時に購入された場合は付属のケーブルと交換となり、USB2.0ケーブル（1.5m・スクリュー無）は付属いたしません。

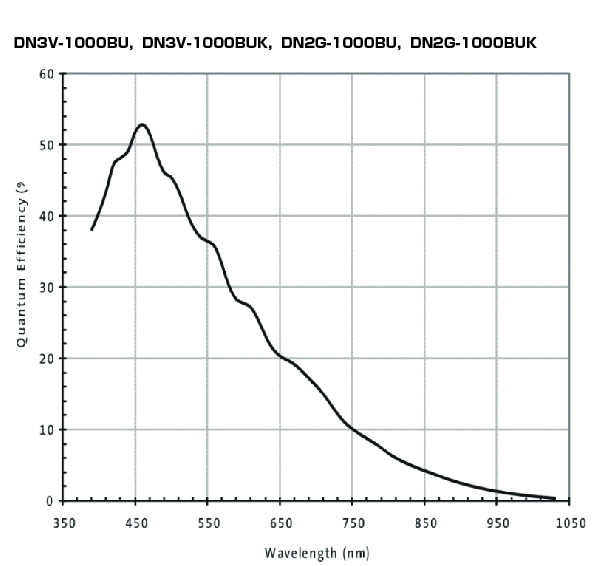

センサー分光感度特性
ARフィルタ（Anti-Reflectiveフィルタ）特性
クリックすると大きな画像が開きます。
