大型XYステージ付き 測定マイクロスコープ CT200HD-50XY100LM / CT200HD-H50XY100LM

1,580,000円~1,590,000円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





XYステージの可動量200㎜×100㎜
大きい対象も小さな測定箇所もこれ1台でバッチリ測定!

大きな対象物を高精度で計測しないといけない・・・

そんな計測のお悩みを解決!


●200×100㎜可動で大きい対象物も測定可能!
●倍率変更に連動して校正値も自動切り替え

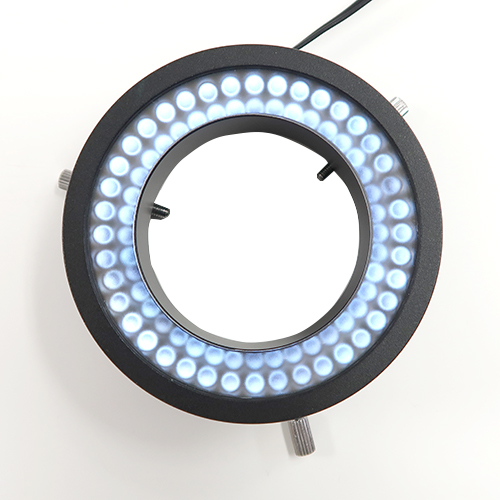

●高輝度LEDリングと平行光透過照明がセット
●多機能計測、ライン表示機能など機能豊富!
●PC不要!



倍率:20~165倍(CT200HD-50XY100LM)
倍率:40~330倍(CT200HD-H50XY100LM)
※21.5インチモニター換算の計算値




※モニタは付属しておりません。

製品のお問い合わせ
デモ機納期: お問い合わせ
製品納期: お問い合わせ
phone06-6364-3000

ココがすごい!測定マイクロスコープの大きな特徴

測定顕微鏡とマイクロスコープのいいとこ取り!
測定顕微鏡の高精度とマイクロスコープの扱いやすさ!

大きな測定箇所はステージで測定!
細かい測定箇所はマイクロスコープ内蔵の測定アプリで測定!





平行光透過照明を搭載
平行光透過照明
平行光透過照明は対象物を後ろから照らす際に直線性の光となる為
光の回り込みが少なく、輪郭をはっきりと表現することが出来ます。

平行光透過照明使用

通常の透過照明使用






倍率を変えると校正値も自動切り替え!

レンズの倍率を変更するだけで、校正データも自動で切り替わります。

設定忘れや設定ミスの心配なく計測作業が行えます!







計測時間・計測誤差を大幅に軽減“ピタっと計測”機能!

自動でエッジを検出し、マウスクリックをするとエッジに『ピタっと』合います。
マウスで正確に計測部に合わすことなく計測できるため、計測時間が短縮できます。
計測者による誤差も大幅に軽減でき、再現性がある計測ができます。






ライン・スケール表示
CT200HD_ライン・スケール表示
位置移動や長さ変更が可能です。
XYテーブルを動かす際の基準線に最適です!






高精度のXYステージ/表示器

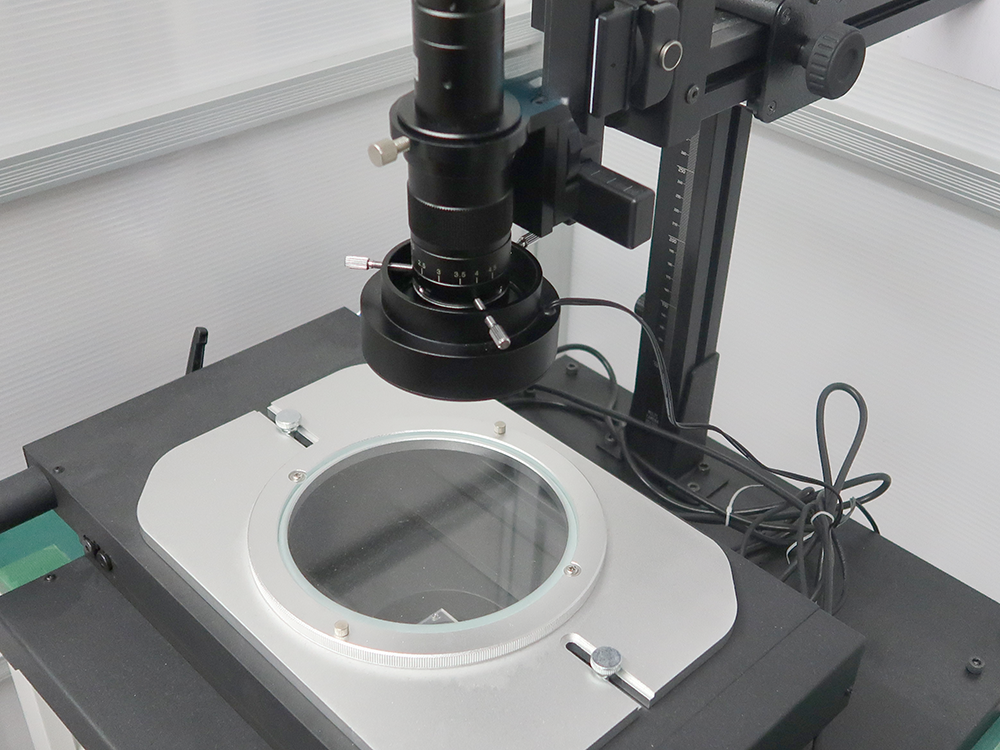

大型XYステージ

ステージ仕様

ステージ移動量 200×100㎜
ハンドル1回転 4㎜
XY測定精度 3+L(移動量)/150μm
デジタル表示 XY1μm
テーブルガラス面サイズ 245×145㎜





お問い合わせはこちらから

全体仕様
型番 CT200HD-50XY100LM CT200HD-H50XY100LM
トータル倍率 20倍-165倍 ※倍率は21.5インチモニタ換算の計算値 40倍-330倍 ※倍率は21.5インチモニタ換算の計算値
視野範囲 22mmx12.4mm (20倍時) 11mmx6.2mm (40倍時)
2.7mmx1.5mm (165倍時) 1.3mmx0.7mm (330倍時)
作動距離 75mm ※倍率に関わらずほぼ一定です。

インターフェース HDMI

撮像素子 1/2.8”CMOS

画素数 200万画素

ピクセルサイズ 3.75μmx3.75μm

解像度 1920×1080(フルハイビジョン)

記録媒体 USBメモリ(最大32GB)

記録ファイル形式 静止画:JPEG/BMP

フレームレート 60fps













校正データについて

校正証明書付きのガラススケールを用いて校正データを作成しております。

GS-5C図面
校正証明書1
校正証明書2




マイクロスコープには、検査証明書が付属します。
(下記の画像は精度の一例です。)



検査書
↑上記画像をクリックすると、拡大してご覧いただけます。






専用の精度確認用ガラススケールをオプションでご用意

校正用ガラススケール
(φ0.508mm・1mm・2.54mm・5mm・10.16mm)
GS-5C
38,000円
(税抜)


校正証明書、試験成績書をお付けすることができます。(有償)



校正は JQA A2LAとなります。
本ガラススケールは校正円のためJCSSは取得できません。

GS-5C図面




マイクロスコープの測長機能を品質管理に利用する場合について→詳細はこちらから



透過照明で寸法測定をする場合のコツについて→詳細はこちらから
