1．国際的工業用カメラ規格USB3 Visionに準拠
2．軽量・小型のコンパクトサイズのCマウントカメラ
3．外部トリガー端子付きのため組み込み用途にも最適なUSBカメラ
4．RoHS・FCC・CE・KCにも対応！海外向け製品への組込用途にも対応可能！
5．カメラの使用実績の少ない方、日本語でアドバイスします！（メール、電話）

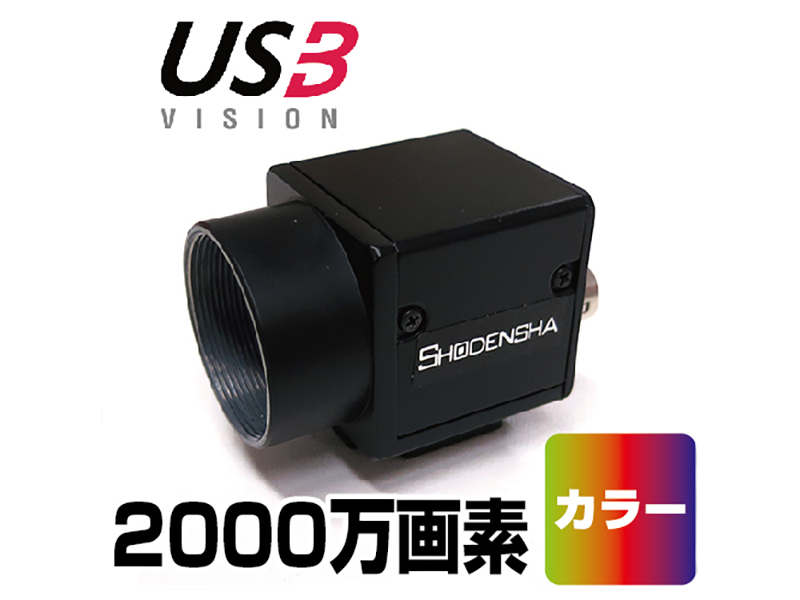

●SONY IMX183撮像素子採用
●Cマウント仕様
●外部トリガー入力／ストロボ信号端子付
●汎用I/O端子付
●高解像度レンズを豊富にラインナップ
●便利なオプションの撮影ソフトウェアをご用意
●日本語取扱説明書
●Windows
同タイプのモノクロ仕様はこちらから
※USBケーブルは別売です。
※レンズが別途必要です。
※1200万画素、2000万画素の高解像度のカメラは基本的にCPUパワーとたくさんのメモリを必要とするため、出来ればCeleronやPentiumやAtomのような処理能力が低いCPUは避けてください。
|
産業用カメラにはソフトウェアが必要不可欠です。 運用方法を5通りご紹介します。 |
| ●標準付属のViewerソフトウェアで使用する（Windows） |
| ●松電舎オリジナルの豊富なソフトウェアラインナップ |
| ●HALCON、LabVIEW等の映像入力装置として使えます |
| ●カメラ付属のSDKで自作プログラム作成も可能！ |
| ●セミカスタム・ソフト開発お任せください！ |
| 型番 | CS41-C | CS130U-C | CS160-C | CS500-C | CS500U-GC | CS1200-C | CS1200-GC | CS2001-C |
|---|---|---|---|---|---|---|---|---|
| 価格 | 69,000円（税抜） | 71,000円（税抜） | 87,000円（税抜） | 71,000円（税抜） | 110,000円（税抜） | 99,000円（税抜） | 340,000円（税抜） | 110,000円（税抜） |
| 撮像素子 | 1/2.9インチ CMOS 40万画素
Sony社 |
1/2インチ CMOS 130万画素
|
1/2.9インチ
Sony社 |
1/2.5インチ CMOS 500万画素
ON Semiconductor社
|
1/2インチ CMOS 500万画素
Gpixel社 |
1/1.7インチ CMOS 1200万画素
Sony社 |
1/1.1インチ CMOS 1200万画素
Sony社 |
1インチ CMOS 2000万画素
Sony社 |
| ピクセルサイズ（μm） | 6.9×6.9 | 4.8×4.8 | 3.45×3.45 | 2.2×2.2 | 2.5×2.5 | 1.85×1.85 | 3.45×3.45 | 2.4×2.4 |
| 最大解像度 | 720×540 | 1280×1024 | 1440×1080 | 2592×1944 | 2600 × 2160 | 4000×3036 | 4096×3000 | 5472×3648 |
| フレームレート※1 | 120fps （750×540） |
158fps （1280×1024） |
249.1fps （1440×1080） |
44.7fps （2592×1944） |
59.8fps （2600×2160） |
30fps （4000×3036） |
23fps （4096×3030） |
14fps （5472×3648） |
| 最小露光時間（μsec） | 1 | 5 | 15 | 28 | 3 | 10 | 50 | 44 |
| ダイナミックレンジ | 74dB | 53dB | 71.1dB | 60dB | 63.9dB | 70.5dB | 72.2dB | 65.5dB |
| シャッター方式 | グローバルシャッター | グローバルシャッター | グローバルシャッター | ローリングシャッター | グローバルシャッター | ローリングシャッター | グローバルシャッター | ローリングシャッター |
| 外部電源 ※2 |
DC9～24V | DC9～24V | DC9V～24V | DC12V | DC9～24V | DC9～24V | DC5~15V | DC5~15V |
| USBバスパワー （DC5V）時 消費電力 |
定格 3.0 W | 定格 1.81 W | 定格 3.3 W | 定格 2.5 W | 定格2.2W |
（DC12V時） 定格 3.42 W |
定格 3.5 W | 定格 2.3 W |
| マウント |
Cマウント
|
|||||||
| PC接続 |
USB3.0
|
|||||||
| 映像形式 |
Bayer・YUV・RGB
|
Bayer
|
Bayer・YUV・RGB
|
Bayer
|
Bayer・YUV・RGB
|
|||
| 対応OS |
Windows 8、8.1、10、11
|
|||||||
| 保管環境 |
温度：-30℃～70℃
湿度：20%-80％（結露なきこと） |
温度：-30℃～70℃
湿度：20%-95％（結露なきこと）
|
温度：-30℃～70℃ 湿度：20%-80％（結露なきこと） |
|||||
| 動作環境 |
温度：0℃～50℃
湿度：20%-80％（結露なきこと） |
温度：0℃～50℃
湿度：20%-95％（結露なきこと） |
温度：0℃～60℃ 湿度：20%-95％（結露なきこと） |
温度：0℃～50℃ 湿度：20%-80％（結露なきこと） |
||||
| サイズ／重量 |
29x29x30mm／80g
|
29x29x30mm／76g
|
29x29x30mm／80g
|
29x29x30mm／56g
|
29x29x35.6mm／94g
|
29x29x30mm／80g
|
29x29x30mm／80g
|
|
※1： Bayer 8bit時
※2：通常はUSB5V給電
| 伝送速度 | USB3.0規格に則った信頼性があるデータ転送（最大約500Mバイト／秒） |
| 受信デバイス | 現在ほとんどのPC、組込システムにはUSB3が実装されており、フレームグラバなどの追加インターフェースカードは多くの場合不要 |
| ケーブル長 | 標準パッシブ銅線：3mまで
※長距離が必要な場合はGigEカメラをお使いください。 |
| コネクタ | Micro-B Locking ConnectorもしくはStandard and Powered-B Locking Connectors |
| カメラ給電 | 標準パッシブケーブル：最大43.5W（5V, 900mA） |
| その他の特徴 | マルチカメラが可能 |
プログラム作成もソフトウェア購入も必要なし！
標準付属のViewerソフトウェアで静止画保存ができます！（Windows）
Viewerソフトウェアが標準付属しています。
そのため、 プログラム作成や、別途ソフトウェアを購入することなく、検査や観察を開始することができます。
静止画の保存が可能です。
動画を保存したい方は 長時間録画ソフトウェア Hi TriggerRECをお使いいただけます。
HALCON、LabVIEW等のマシンビジョンソフトウェアの
映像入力装置として使えます（Windows ）
松電舎の USB3 Visionカメラは各種マシンビジョンソフトウェアで使用できます。
|
HALCON |
MVTec Software社 |
|
LabVIEW |
National Instruments社 |
|
VisionPro |
Cognex社 |
|
MIL（Matrox Imaging Library） |
Zebra Technologies社 （キヤノンITソリューションズ取扱い） |
|
Adaptive Vision Studio |
Future Processing社 |
|
MatLab |
MathWorks社 |
自社プログラム開発が行えます。
プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はこちらをご参照ください。 → こちらから
松電舎開発のトリガー撮影ソフトウェアシリーズで
カメラを使用する（Windows）
市販のソフトは多機能だけど価格が高い・・・
多機能だけどすべての機能は使っていない・・・
それならば！
低価格でできたらいいな、ができました！
単機能トリガー撮影ソフトウェアがオススメです。
またトリガー撮影ソフトウェアのカスタマイズも承ります。
