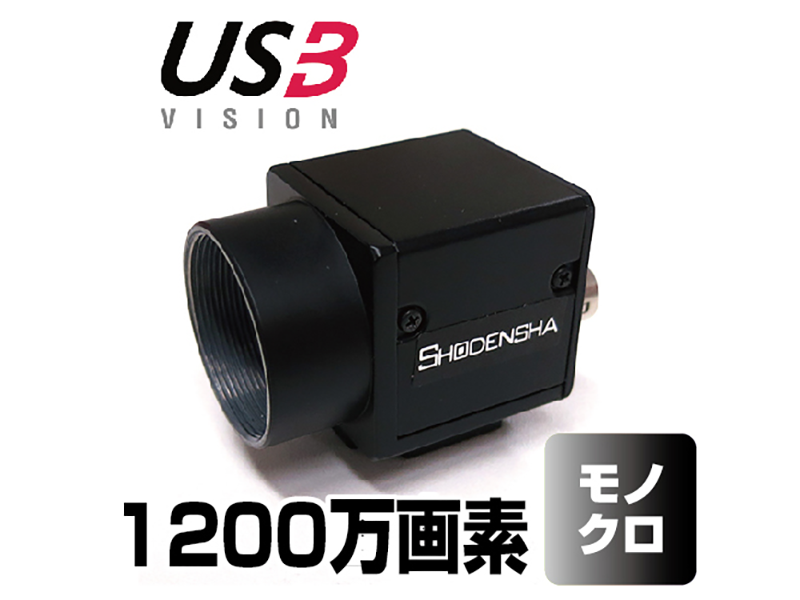

USB3 Visionカメラ（USB3.0・1200万画素・モノクロ） CS1201-GB

CS1201-GB

340,000円（税抜）

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。

1．国際的工業用カメラ規格USB3 Visionに準拠
2．軽量・小型のコンパクトサイズのCマウントカメラ
3．外部トリガー端子付きのため組み込み用途にも最適なUSBカメラ
4．RoHS・FCC・CE・KCにも対応！海外向け製品への組込用途にも対応可能！
5．カメラの使用実績の少ない方、日本語でアドバイスします！（メール、電話）

●Sony社 IMX304撮像素子採用

●グローバルシャッター

●Cマウントカメラ

●外部トリガー入力／ストロボ信号端子付

●汎用I/O端子付

●サンプルSDK付属

●便利なオプションの撮影ソフトウェアをご用意

同タイプのカラー仕様はこちら

※USBケーブルは別売です。

※レンズが別途必要です。

製品のお問い合わせ

デモ機納期: 1～3日

製品納期: 7日

06-6364-3000

産業用カメラにはソフトウェアが必要不可欠です。

運用方法を5通りご紹介します。

●標準付属のViewerソフトウェアで使用する（Windows）

●松電舎オリジナルの豊富なソフトウェアラインナップ

●HALCON、LabVIEW等の映像入力装置として使えます

●カメラ付属のSDKで自作プログラム作成も可能！

●セミカスタム・ソフト開発お任せください！

ダウンロード

カメラインストール方法　※Windows　（Youtube動画が開きます）

仕様

型番	CS41-B	CS130U-B	CS160-B	CS500-B	CS500U-GB	CS1200-B	CS1201-GB	CS2000-B
価格	69,000円（税抜）	71,000円（税抜）	87,000円（税抜）	71,000円（税抜）	110,000円（税抜）	99,000円（税抜）	340,000円（税抜）	110,000円（税抜）
撮像素子	1/2.9インチ CMOS 40万画素 Sony社 IMX287	1/2インチ CMOS 130万画素	1/2.9インチ CMOS 160万画素 Sony社 IMX273	1/2.5インチ CMOS 500万画素 ON Semiconductor社 Aptina AR0521	1/2インチ CMOS 500万画素 Gpixel社 GMAX2505	1/1.7インチ CMOS 1200万画素 Sony社 IMX226	1/1.1インチ CMOS 1200万画素 Sony社 IMX304	1インチ CMOS 2000万画素 Sony社 IMX183
ピクセルサイズ（μm）	6.9×6.9	4.8×4.8	3.45×3.45	2.2×2.2	2.5×2.5	1.85×1.85	3.45×3.45	2.4×2.4
最大解像度	720×540	1280×1024	1440×1080	2592×1944	2600×2160	4000×3036	4096×3000	5472×3648
フレームレート※1	120fps （750×540）	158fps （1280×1024）	249.1fps （1440×1080）	31fps （2592×1944）	59.8fps （2600×2160）	30fps （4000×3036）	30.5fps （4096×3000）	14fps （5472×3648）
最小露光時間（μsec）	1	5	15	28	3	10	15	19
ダイナミックレンジ	74dB	53dB	71.1dB	60dB	63.9dB	70.5dB	72.2dB	65.5dB
シャッター方式	グローバルシャッター	グローバルシャッター	グローバルシャッター	ローリングシャッター	グローバルシャッター	ローリングシャッター	グローバルシャッター	ローリングシャッター
外部電源 ※2	DC9～24V	DC9～24V	DC9～24V	DC5～15V	DC9～24V	DC9～24V	DC9～24V	DC5～15V
USBバスパワー（DC5V）時消費電力	定格 3.0 W	定格 1.79 W	定格 3.0 W	定格 2.5 W	定格 2.1 W	（DC12V時）定格 3.18 W	定格 2.9 W	定格 2.83 W
マウント	Cマウント
PC接続	USB3.0
映像形式	Mono
対応OS	Windows 8、8.1、10、11
保管環境	温度：-30℃～70℃ 湿度：20%-80％（結露なきこと）	温度：-30℃～70℃ 湿度：20%-95％（結露なきこと）		温度：-30℃～70℃ 湿度：20%-80％（結露なきこと）
動作環境	温度：0℃～50℃ 湿度：20%-80％（結露なきこと）	温度：0℃～50℃ 湿度：20%-95％（結露なきこと）	温度：0℃～60℃ 湿度：20%-95％（結露なきこと）	温度：0℃～50℃ 湿度：20%-80％（結露なきこと）
サイズ／重量	29x29x30mm／80g	29x29x30mm／76g	29x29x30mm／80g		29x29x35.6mm／94g	29x29x30mm／80g	29x29x30mm／80g	44x29x59mm／100g

※1： Mono 8bit時
※2：通常はUSB5V給電

※ご使用予定のPCスペックを確認する方法はこちら

グローバルシャッターは「同時露光一括読み出し」ともいいます。
全画素同時タイミングで映像を取得します。
そのため動体・移動物を撮影する際に優位です。

ローリングシャッターとグローバルシャッターの違いは？
（松電舎運営技術サイトが開きます。）

USB3 Visionカメラオススメポイント

1.軽量・小型のコンパクトサイズ

USB3 Visionカメラは29x29x30mmの
超小型コンパクトサイズ！

2.産業用マシンビジョンシステム向けの国際的工業用カメラ規格USB3 Visionに準拠

USB3 Visionとは？

産業用カメラ向けに自動画像化協会（AIA Automated Imaging Association）が策定した画像処理向けのUSB 3.0インターフェースの統一規格です。

伝送速度	USB3.0規格に則った信頼性があるデータ転送（最大約500Mバイト／秒）
受信デバイス	現在ほとんどのPC、組込システムにはUSB3が実装されており、フレームグラバなどの追加インターフェースカードは多くの場合不要
ケーブル長	標準パッシブ銅線：3mまで ※長距離が必要な場合はGigEカメラをお使いください。 ※USB3VISIONの規格ではUSBケーブルは３m迄で構築です。しかし、パソコンの中の距離も考慮する必要があるため2.5ｍでの構築を推奨いたします。
コネクタ	Micro-B Locking ConnectorもしくはStandard and Powered-B Locking Connectors
カメラ給電	標準パッシブケーブル：最大43.5W（5V, 900mA）
その他の特徴	マルチカメラが可能

3.外部トリガー端子付

外部トリガー端子、ストロボ出力端子付
更に汎用I/O端子が標準装備！
システムが組みやすくなっております。

I/Oケーブルは別売です。（製品詳細はこちらから）

プログラムを組み込むのが面倒な方も安心！
松電舎オリジナル低価格トリガーソフトウェア（税抜22,000円～）でご提供。
製品の詳細はこちら

4.カメラの多重起動可能！

USB3 Visionカメラ複数台を同時に使用が可能です。
※パソコンの性能によって台数の上限が異なります。

複数のカメラを同時にコントロール可能！
松電舎オリジナル多画面表示トリガー保存ソフトウェアを
低価格62,000円（税抜）でご提供。
詳細はこちらから

5.豊富なオプションをご用意！

高解像度固定焦点レンズ・高解像度テレセントリックレンズ・ケーブル・ソフトウェア・その他オプションを多数取り揃えております。

松電舎のUSB3 Visionカメラは 4通りの使い方ができます。
（クリックすると詳細が開きます。）

プログラム作成もソフトウェア購入も必要なし！
標準付属のViewerソフトウェアで静止画保存ができます！（Windows）

手にしたその日から検査・観察を簡単にスタートできます！

Viewerソフトウェアが標準付属しています。
そのため、プログラム作成や、別途ソフトウェアを購入することなく、検査や観察を開始することができます。

静止画の保存が可能です。

動画を保存したい方は長時間録画ソフトウェア Hi TriggerRECをお使いいただけます。

HALCON、LabVIEW等のマシンビジョンソフトウェアの
映像入力装置として使えます（Windows ）

松電舎の USB3 Visionカメラは各種マシンビジョンソフトウェアで使用できます。

HALCON	MVTec Software社
LabVIEW ※LabViewには付属もしくは別売オプションの NI-IMAQdx が必要です。	National Instruments社
VisionPro	Cognex社
MIL（Matrox Imaging Library）	Zebra Technologies社（キヤノンITソリューションズ取扱い）
Adaptive Vision Studio	Future Processing社
MatLab	MathWorks社
