●直接人間の目が届かない狭い部品の内部を非破壊で目視検査することができます。
●M10 P=0.5、M8 P=0.5の各種照明に対応
●視野方向 0°（直視）、30°（側視）、70°（側視）、90°（側視 ※175mmタイプのみ）
※-40°～120℃の120℃対応タイプもございます。お気軽にお問い合わせください。
- デモ機納期: 1～3日
- 製品納期: 7日
低価格 ボアスコープ （φ4.0mm・300mm / 175mm / 90mm）
- 125,000円～420,000円 （税抜）
-
原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。低価格ボアスコープ！狭い隙間の観察が可能に。
いろいろな方法で狭い場所を非破壊で検査できます。
| 1.ボアスコープを使い目視で検査
|
2.汎用のCマウントカメラ、 またお手持ちのCマウントカメラを ボアスコープに接続し、観察 |
 |
 |
| 3.ボアスコープ専用ハンディカメラシステムを使用し検査 | 4.カメラを固定し、マイクロスコープとして使用し観察 |
 |
 |
観察例
＜アルミにあいている穴の観察＞
用途に合わせて視野方向をお選びいただけます。
光源接続部は2種類のサイズに対応
光源接続部がM10 P=0.5、
M8 P=0.5の2サイズに対応。
M8 P=0.5の2サイズに対応。
製品仕様
●挿入部材質：12Cr18Ni9（JIS規格ではない特殊ステンレス鋼）
| 型番 | 価格 | 視野方向 | チューブ | 視野角度 | 観察距離 | チューブ外径 |
|---|---|---|---|---|---|---|
| BAL-0430 | 270,000円（税抜） | 0°（直視） | 300mm | 65° | 3mm～ | φ4.0mm |
| BAL-3430 | 270,000円（税抜） | 30°（側視） | 300mm | 65° | 3mm～ | φ4.0mm |
| BAL-7430 | 270,000円（税抜） | 70°（側視） | 300mm | 65° | 3mm～ | φ4.0mm |
| BAL-9430 | 420,000円（税抜） | 90°（側視） | 300mm | 65° | 3mm～ | φ4.0mm |
| BAL-0418 | 125,000円（税抜） | 0°（直視） | 175mm | 60° | 3mm～ | φ4.0mm |
| BAL-3418 | 125,000円（税抜） | 30°（側視） | 175mm | 60° | 3mm～ | φ4.0mm |
| BAL-7418 | 125,000円（税抜） | 70°（側視） | 175mm | 60° | 3mm～ | φ4.0mm |
| BAL-9418 | 163,000円（税抜） | 90°（側視） | 175mm | 50° | 3mm～ | φ4.0mm |
| BAS-0409 | 125,000円（税抜） | 0°（直視） | 90mm | 60° | 3mm～ | φ4.0mm |
| BAS-3409 | 125,000円（税抜） | 30°（側視） | 90mm | 60° | 3mm～ | φ4.0mm |
| BAS-7409 | 125,000円（税抜） | 70°（側視） | 90mm | 55° | 3mm～ | φ4.0mm |
※カメラを接続した場合、最至近距離が少し長くなります。
詳細はカメラアダプタレンズのページをご覧ください。
使用環境
| 使用温度範囲 | -15～65℃ ※-40～120℃の120℃対応耐熱タイプもございます。お気軽にお問い合わせください。 |
|---|---|
| 防水性 | 挿入部は防水 上記以外の部分は防滴（※） ※ガソリン・マシン油・5%の塩水の付着は可 |

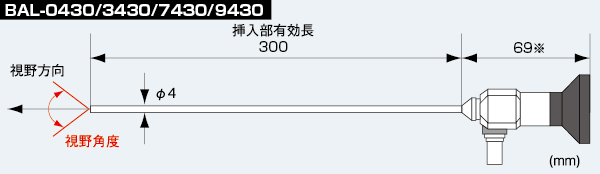

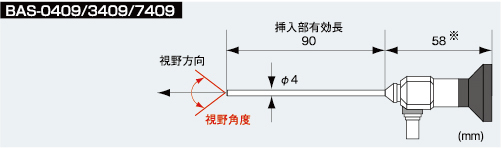

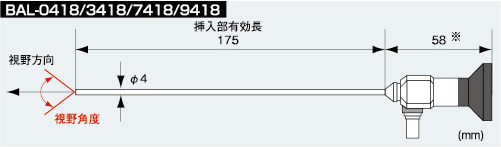

外観寸法図
※この箇所の長さが変動する場合がございます。
治具製作等のために正確な数値が必要な場合はお問い合わせください。
治具製作等のために正確な数値が必要な場合はお問い合わせください。
用途に合わせて必要なものだけ購入できます。
| ハンディで楽に観察したい場合 |
持ちやすい形状 手元で快適操作
| ハイビジョンカメラを使って撮影したい場合 |
表示遅れのない映像（検査・作業向き）
| USBカメラを使って撮影したい場合 |
映像の保存が多い場合 観察だけでなくソフトを使い画像処理をする場合
その他オプション
ボアスコープ用ハンディ照明
28,000円
（税抜）
・ボアスコープ用の
ハンディLED照明
・リチウム電池1本標準付属
・リチウム充電器は
別売 3,000円（税抜）
ハンディLED照明
・リチウム電池1本標準付属
・リチウム充電器は
別売 3,000円（税抜）
ボアスコープにCマウントカメラをつなぐためのカメラアダプタ
84,000円
（税抜）
・ボアスコープ、ファイバー
スコープに、Cマウントカメラ
を接続するための
カメラアダプタ
・アダプタレンズで拡大、
焦点調整が可能
(被写体からの距離は
無限大から3mm)
・28mm～32mmのアイピースに
接続可能
スコープに、Cマウントカメラ
を接続するための
カメラアダプタ
・アダプタレンズで拡大、
焦点調整が可能
(被写体からの距離は
無限大から3mm)
・28mm～32mmのアイピースに
接続可能
カメラをつないだボアスコープ用のLED照明
HDMI信号を手軽にワンボタンで静止画・動画保存！
ビデオキャプチャーボックス
400-MEDI034
400-MEDI034
27,800円
(税抜)
●3.5インチの液晶画面が付いている為、カメラに繋ぐだけで手軽に保存できます。
●SDカード、USBメモリ、HDDに保存可能
※SDカードとUSBメモリは128GBまで、HDDは2TBのセルフパワーのみ
●HDMI信号のOut Putもある為、製品を通して大画面でも映像を映し出せます。
●HDD等大容量の記録デバイスを接続出来るため、長時間の録画が可能
＜400-MEDI034 接続例＞
便利なオプションカメラスタンド
斜視、側視のボアスコープ使用時に最適な照明
受注生産となりますが
●有効長・外径・視野方向の変更タイプ
など、お客様のご希望に対応可能です。
是非ご相談ください。
特注事例1 ＜特注ボアスコープ・視野方向が通常と逆の下向き＞
178,000円
（税抜）
