120℃対応低価格ボアスコープ （φ10.0mm）｜ボアスコープ・工業用内視鏡 | 株式会社松電舎【安心の低価格】

120℃対応ボアスコープ（φ10mm・300mm）

420,000円～420,000円 （税抜）

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





120℃まで対応の耐熱ボアスコープ！
狭い隙間の観察が可能に。

●直接人間の目が届かない狭い部品の内部を非破壊で目視検査することができます。

●有効長300mm

●M10 P=0.5、M8 P=0.5の各種照明に対応

●視野方向　0°（直視）、30°（側視）





※-15~65℃対応の低価格タイプもございます。お気軽にお問い合わせください。



製品の取扱い上の御注意
ボアスコープの使用上の御注意



ボアスコープ一覧

電子カタログを見る
製品のお問い合わせ
デモ機納期: 1～3日
製品納期: 7日
phone06-6364-3000
人が直接見ることができない狭い場所を非破壊で検査できます。
非破壊で検査
非破壊で検査

＜アルミにあいている穴の観察＞
アルミにあいている穴の観察




用途に合わせて視野方向をお選びいただけます。




光源接続部は2種類のサイズに対応
光源接続部がM10 P=0.5、
M8 P=0.5の2サイズに対応。









製品仕様

●挿入部材質：12Cr18Ni9（JIS規格ではない特殊ステンレス鋼）


型番 価格 視野方向 チューブ 視野角度 観察距離 チューブ外径
BAL-01033HT 420,000円（税抜） 0°（直視） 300mm 60° 3mm～ φ10.0mm
BAL-31033HT 420,000円（税抜） 30°（側視） 300mm 60° 3mm～ φ10.0mm


※カメラを接続した場合、最至近距離が少し長くなります。
詳細はカメラアダプタレンズのページをご覧ください。







使用環境
使用温度範囲 -40°～120℃
※-15~65℃の低価格タイプもございます。お気軽にお問い合わせください。お気軽にお問い合わせください。
防水性 挿入部は防水
上記以外の部分は防滴（※）
※ガソリン・マシン油・5%の塩水の付着は可




外観寸法図
寸法図



※この箇所の長さが変動する場合がございます。
治具製作等のために正確な数値が必要な場合はお問い合わせください。








用途に合わせて必要なものだけ購入できます。

ハンディで楽に観察したい場合
持ちやすい形状　手元で快適操作

398,000円
（税抜）




ボアスコープ専用ハンディカメラ
＋
可変倍率カメラアダプタレンズ
＋
ボアスコープ用LED照明（3W）

ボアスコープ専用ハンディカメラシステム








ハイビジョンカメラを使って撮影したい場合
表示遅れのない映像（検査・作業向き）

253,000円
（税抜）




ハイビジョンカメラ
＋
可変倍率カメラアダプタ
＋
ボアスコープ用LED照明
電源式

ボアスコープ専用 ハイビジョンカメラシステム BBA200

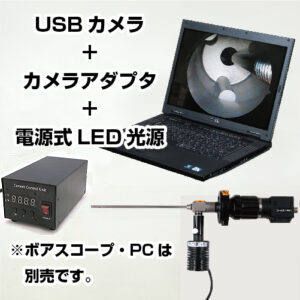

USBカメラを使って撮影したい場合
映像の保存が多い場合　観察だけでなくソフトを使い画像処理をする場合




226,000円
（税抜）




USBカメラ
＋
可変倍率カメラアダプタ
＋
ボアスコープ用LED照明
電源式

ボアスコープシステム











その他オプション

ボアスコープ用ハンディ照明
28,000円
（税抜）

・ボアスコープ用の
　ハンディLED照明
・リチウム電池1本標準付属
・リチウム充電器は
　別売　3,000円（税抜）
カメラアダプタ




ボアスコープにCマウントカメラをつなぐためのカメラアダプタ

84,000円
（税抜）

・ボアスコープ、ファイバー
スコープに、Cマウントカメラ
を接続するための
カメラアダプタ
・アダプタレンズで拡大、
焦点調整が可能　
(被写体からの距離は
無限大から3mm)
・28mm～32mmのアイピースに
接続可能
カメラアダプタレンズ




カメラをつないだボアスコープ用のLED照明

69,000円
（税抜）

・M10、P=0.5の各種
ボアスコープ、
ファイバースコープに
取付可能な同軸照明。
光量を7セグ表示で可視化可能
LED照明








HDMI信号を手軽にワンボタンで静止画・動画保存！
27,800円
(税抜)






●3.5インチの液晶画面が付いている為、カメラに繋ぐだけで手軽に保存できます。

●SDカード、USBメモリ、HDDに保存可能

※SDカードとUSBメモリは128GBまで、HDDは2TBのセルフパワーのみ

●HDMI信号のOut Putもある為、製品を通して大画面でも映像を映し出せます。

●HDD等大容量の記録デバイスを接続出来るため、長時間の録画が可能

HDMIレコーダー

＜400-MEDI034 接続例＞





便利なオプションカメラスタンド

44,000円
（税抜）

カメラスタンド





3Dアーム付カメラスタンド









斜視、側視のボアスコープ使用時に最適な照明

63,000円
（税抜）

平型ドーム照明は斜視、
側視のボアスコープを使用して
穴の内壁を観察するのに最適です。
※別途電源が必要です。
ボアスコープ専用平型ドーム照明

ボアスコープ専用平型ドーム照明












受注生産ボアスコープ




受注生産ボアスコープ

受注生産となりますが
●有効長・外径・視野方向の変更タイプ
など、お客様のご希望に対応可能です。
是非ご相談ください。





特注事例1 ＜特注ボアスコープ・視野方向が通常と逆の下向き＞
178,000円
（税抜）



●取り付け幅：通常15mm→17mm
●チューブ外径：通常φ4.0mm/φ2.7mm→φ3.0mm
●有効長：60mm
●視野方向：通常とは逆の下向きの70°



詳細はこちらから

特注ボアスコープ




よくある質問コーナー

●ボアスコープの視野が霞む場合の原因

●内視鏡（エンドスコープ）の種類と特徴　 1.ボアスコープ（硬性鏡）2.ファイバースコープ 3.先端カメラタイプの違い

●内視鏡（エンドスコープ）やボアスコープの最至近距離

●ボアスコープ（側視）を使う場合の焦点距離について

●ボアスコープで側視する方法とそれぞれの特徴
