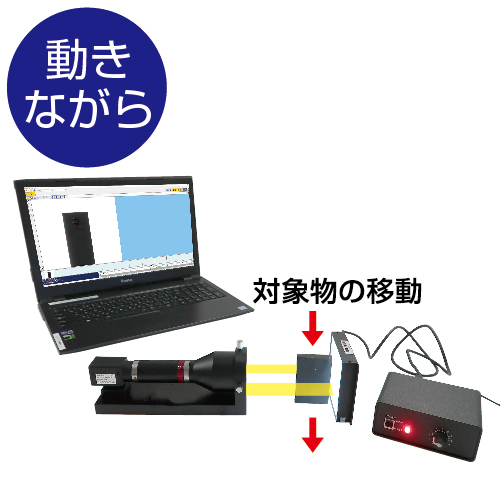

●動いている対象物を画像中でシルエットを自動で横幅寸法測定します。
●面倒なマスター登録は不要！画面内に入った影の横幅寸法を自動測定！
●お客様のご要望で様々なカスタマイズに対応可！詳細はこちら。
●校正用ゲージブロック付属
●モノクロカメラ採用でより精度UP！
※パソコンは付属しません。
- デモ機納期: 7日
- 製品納期: お問い合わせください。
インライン自動画像寸法測定システム AT-Measure Move
- AT-Measure Move
- 1,250,000円 （税抜）
-
原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。流れてくる対象物を画像中で横幅寸法測定
インラインでの使用に！
動きながら寸法測定が可能！

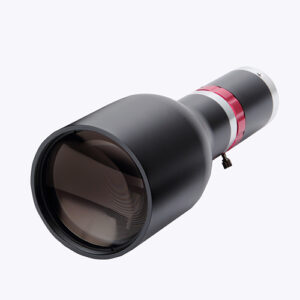

両側テレセントリックレンズ採用
GigEカメラ採用
GigEカメラ採用で、最長100mまでケーブルの延長が可能
カメラの接続には別途PoE電源必要（クラス0）。PoE電源はこちらから。
平行光透過照明採用
・高額なテレセントリック照明ではなく、平行光透過照明を採用することで低価格化を実現！
・平行光透過照明採用で影のエッジが強調され、精度よく測定可能です。
・平行光透過照明採用で影のエッジが強調され、精度よく測定可能です。
自動寸法測定ソフトウェア
・面倒なマスター登録不要！
対象物のシルエットを挟み込み、自動で横幅寸法測定が可能
対象物のシルエットを挟み込み、自動で横幅寸法測定が可能
動きながらインラインで
高精度寸法測定！！
特長
測定画像表示
ソフトウェア測定値表示
Excel出力可能
仕様
| 型番 | AT-Measure Move |
|---|---|
| 視野範囲 | 29.3mm×22.0mm |
| 作動距離 | 110mm |
| 被写界深度 | 6mm |
| 測定精度 | ±0.1mm |
| 対応速度 | 0～150mm／秒まで |
| カメラ画素数 | 500万画素 |
動作環境
パソコンは付属しません。
別途下記スペックのパソコンをご準備下さい。
| 対応OS | Windows 8、8.1、10（64bit） |
|---|---|
| CPU | Intel Core i3以上 |
| メモリ | 8GB以上 |
AT-Measure Moveの特注が可能です。
など
お客様のご希望に準じた特注対応も可能です。
お問い合わせください。
