AFNシリーズ用 机取付用グロメット AFN-2522

AFN-2522
3,800円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。

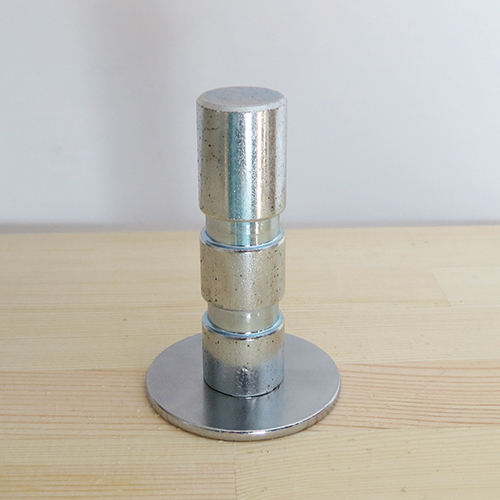

作業台・机に取付けるためのグロメット

机の天板や棚にΦ10mm程度の穴を開け、グロメットのネジ部を開けたΦ10mm穴に上から通して使います。
最大取付幅:35mm

AFN-405、AFN-405W、
AFN-405J3、AFN-405J3W、
AFN-K、AFN-Wに使用可能です。
※AFNシリーズ専用です。

電子カタログを見る 寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
取付方法
グロメット
机に固定したグロメットにメインアーム
  を差し込みます。




グロメットの取り付け方

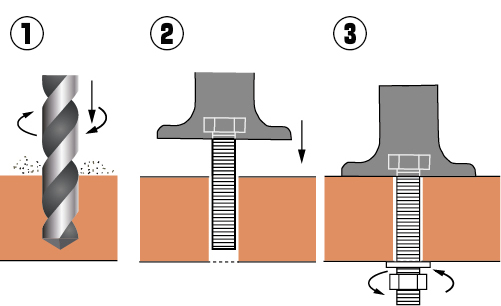

グロメットには直径9.5mmのボルト(いわゆる3分ネジ)を内蔵させています。棚などに固定する場合、直径10mmのドリルで穴を開け(下図1)、グロメットのボルトを通し(下図2)、ナット(14mm)をスパナかレンチで締めます。(下図3)
取り付ける棚などの中が空洞などの場合は補強が必要です。
