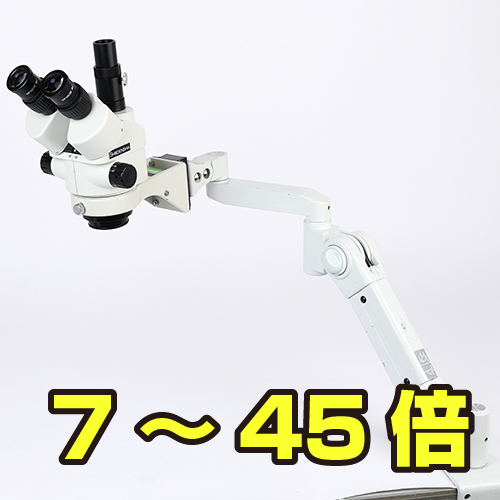

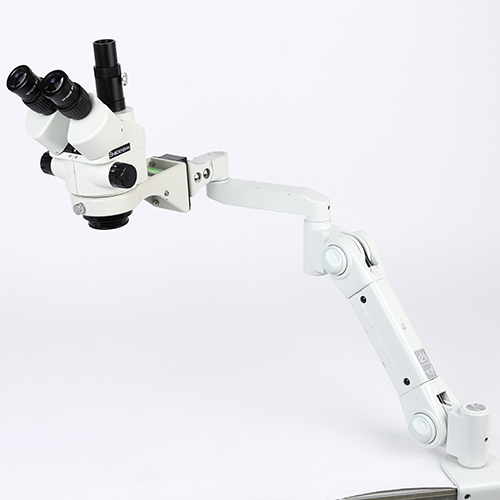

ワイドレンジズーム式実体顕微鏡 (スムースアーム付) AFN-0745RT3

AFN-0745RT3
145,000円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





両眼観察とカメラ撮影が同時にできる2光路設計!

●わずらわしいロックなし!スムーズ操作で作業効率アップ
●上下左右、角度自由自在アーム付の実体顕微鏡
●作動距離100mm
●接眼レンズはハイアイポイント対応

●7倍~45倍のズームレンズ

※照明はオプションとなります。
電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
型番 AFN-0745RT3
トータル倍率 7倍~45倍
接眼レンズ 10倍(ハイアイポイント)
対物レンズ 0.7倍~4.5倍
作動距離 100mm
視野数 20
鏡筒型式 三眼ヘッド
眼幅調整範囲 49~76mm
高さ(収納時) 630mm
重量 6.3kg
耐荷重
※力学的に必要な重さ
1~4kg




スムースアーム
ニ光路設計のため、裸眼観察しながら
3眼部に顕微鏡用カメラを取付、撮影も可能です。




わずらわしいロックはなし、スムーズ操作で作業効率UP!





ロックつき
従来の顕微鏡アームは各関節に
ロックが付いていました。
任意の位置に合わせるたびに
このロックを締める必要が
ありました。

この機種には各関節にロックに
ありません。
任意の位置で手を放すと
その位置でピタッとアームが
止まります。
スムーズ操作で作業効率が
格段にアップします。




米国特許取得!
AFN-405アーム
AFN-0745ではロックなし
でも力学的バランスに
より空間の任意の位置で
静止します。
(米国特許取得)
水平ショートアーム部
(矢印部)を手で持ち、
角度を可変します。
※写真は別機種です。




スムースアーム

スーッと伸びて
ピタッと止まる
クルッと回って
サッと収納
快適動作が可能です!
任意の位置に
ピタッと力学的に静止できます。
※写真は別機種です。





上下左右、角度自由自在のスムースアーム
スムースアーム
水平から上方向に90°、
水平から下方向に30°、
顕微鏡ヘッドを
動かすことが可能です。
※写真は別機種です。

スムースアーム
各関節が回転します。
※写真は別機種です。




スムースアーム

アームは90°の位置から25°まで動かすことができます。
※写真は別機種です。




作業台のエッジに取付
スムースアーム
クランプ(万力)で作業台の
エッジ等に取り付きます。
(クランプは標準装備)
最大締付幅:65mm




スムースアームの動作動画







カートに取り付けた使用例







実はXYテーブルを使えます!

据え置きタイプのXYテーブルがあります。

XYテーブル顕微鏡アーム

据え置きタイプ簡易XYテーブル

TK100-SU

42,000円税抜)

ステージのないアームタイプでも机上に置くだけでXYテーブルが使用できます。



寸法図

便利なオプションのご紹介



0.5倍補助レンズを付けることにより 156mmの長距離観察が可能に。
2.0倍補助レンズを付けることにより 最大90倍の観察が可能になります。

補助レンズは対物レンズの先端に取り付けます。







0.5倍補助レンズ
YMシリーズ用
倍率:3.5倍-22.5倍
作動距離:156mm
1.5倍補助レンズ
YMシリーズ用
倍率:10.5倍-67.5倍
作動距離:45mm










もっと明るく観察したい際の専用オプション
24,000円
(税抜)
対物レンズ先端に56灯LEDリング照明を取り付けます。
・調光可能
・ダブルライン56灯LEDリング照明
・拡散板付
・100~240V対応で海外でも使用可能
















机や棚に万力を挟むスペースがない場合の専用オプション



【作業台・机に取付けるグロメット】

3,800円
(税抜)
机の天板や棚にΦ10mm程度の穴を開け、
グロメットのネジ部を開けたΦ10mm穴に
上から通して使います。
机取付用グロメット



机取付用グロメット


机に固定したグロメットにメインアーム
を差し込みます。
グロメット










光学実験台に取り付けたい場合はこちら
【M6-25mmマトリクスの光学実験台用フランジ】

10,000円
(税抜)
M6-25mmマトリクスの光学実験台に取り付くようにねじ穴が開いています。
光学実験台取付用フランジ











アームを棚に固定し、顕微鏡を下におろしたい時のオプション



【スムースピン】

9,000円
(税抜)
スムースアームの水平アームの代わりに取り付けることで、取付棚より下方に顕微鏡を動かすことが可能になります。
机のエッジだけではなく棚にもスムースアームを設置できます。
使用時以外はコンパクトに折りたたむことが出来ます。










顕微鏡を棚に取り付けたい時の専用オプション



【壁取付用ブラケット】

6,000円
(税抜)
壁面にスムースアームを直接取り付けるためのブラケットです。 左のスムースピンと併称していただくと省スペースでスムースアームをお使いいただけます。
スムースピンとの併用で更に省スペースに!

よくある質問コーナー







ワイドレンジズーム式実体顕微鏡(スムースアーム付)【粗動アングルタイプ】の詳細はこちら
165,000円
(税抜)
ピント調整に便利な粗動アングル
(上下動ハンドル)がつきました。
