●わずらわしいロックなし！スムーズ操作で作業効率アップ
●上下左右、角度自由自在アーム付の実体顕微鏡
●作動距離100mm
●接眼レンズはハイアイポイント対応

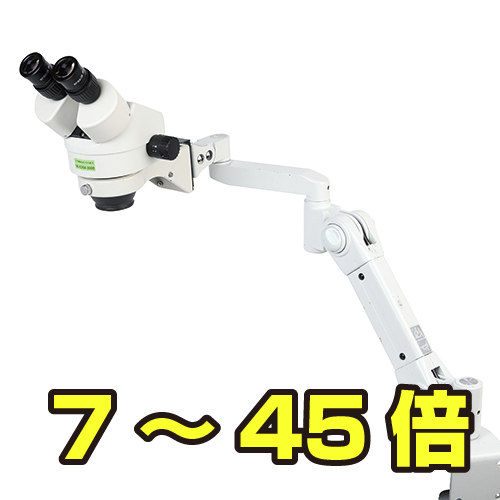

●7倍～45倍のズームレンズ
●上下左右、角度自由自在アーム付の実体顕微鏡
●作動距離100mm
●接眼レンズはハイアイポイント対応
●7倍～45倍のズームレンズ
※照明はオプションとなります。
- デモ機納期: 1～3日
- 製品納期: 7日

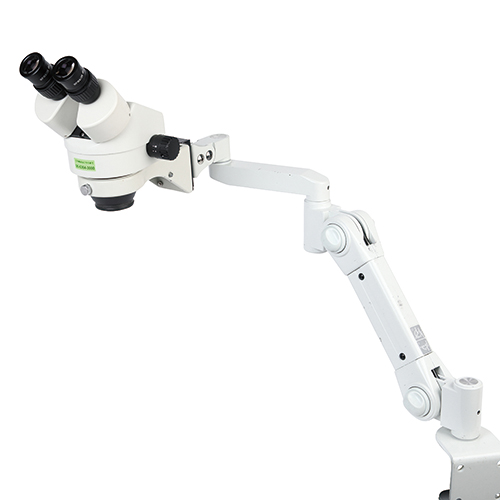

ワイドレンジズーム式実体顕微鏡 （スムースアーム付） AFN-0745
- AFN-0745
- 120,000円 （税抜）
-
原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。ワイドレンジ実体顕微鏡にアームタイプが新登場！
全体仕様
| 型番 | AFN-0745 |
|---|---|
| トータル倍率 | 7倍～45倍 |
| 接眼レンズ | 10倍（ハイアイポイント） |
| 対物レンズ | 0.7倍～4.5倍 |
| 作動距離 | 100mm |
| 視野数 | 20 |
| 鏡筒型式 | 双眼ヘッド |
| 眼幅調整範囲 | 49～76mm |
| 高さ（収納時） | 630mm |
| 重量 | 6.3kg |
| 耐荷重 ※力学的に必要な重さ |
1～4kg |

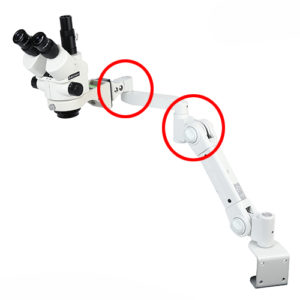

わずらわしいロックはなし、スムーズ操作で作業効率ＵＰ！
従来の顕微鏡アームは各関節に
ロックが付いていました。
任意の位置に合わせるたびに
このロックを締める必要が
ありました。
ロックが付いていました。
任意の位置に合わせるたびに
このロックを締める必要が
ありました。
この機種には各関節にロックに
ありません。
任意の位置で手を放すと
その位置でピタッとアームが
止まります。
スムーズ操作で作業効率が
格段にアップします。
※機種は三眼タイプです。
ありません。
任意の位置で手を放すと
その位置でピタッとアームが
止まります。
スムーズ操作で作業効率が
格段にアップします。
※機種は三眼タイプです。
米国特許取得！
AFN-0745ではロックなし
でも力学的バランスに
より空間の任意の位置で
静止します。
（米国特許取得）
水平ショートアーム部
（矢印部）を手で持ち、
角度を可変します。
※写真は別機種です。
でも力学的バランスに
より空間の任意の位置で
静止します。
（米国特許取得）
水平ショートアーム部
（矢印部）を手で持ち、
角度を可変します。
※写真は別機種です。

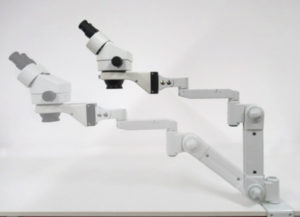

スーッと伸びて
ピタッと止まる
クルッと回って
サッと収納
快適動作が可能です！
任意の位置に
ピタッと力学的に静止できます。
※写真は別機種です。
上下左右、角度自由自在のスムースアーム
水平から上方向に90°、
水平から下方向に30°、
顕微鏡ヘッドを
動かすことが可能です。
※写真は別機種です。
水平から下方向に30°、
顕微鏡ヘッドを
動かすことが可能です。
※写真は別機種です。
各関節が回転します。
※写真は別機種です。
※写真は別機種です。
アームは90°の位置から25°まで動かすことができます。
※写真は別機種です。
※写真は別機種です。
作業台のエッジに取付
クランプ（万力）で作業台の
エッジ等に取り付きます。
（クランプは標準装備）
最大締付幅：65mm
エッジ等に取り付きます。
（クランプは標準装備）
最大締付幅：65mm
スムースアームの動作動画
カートに取り付けた使用例
実はXYテーブルを使えます！
据え置きタイプのXYテーブルがあります。
 |
42,000円（税抜） |
ステージのないアームタイプでも机上に置くだけでXYテーブルが使用できます。
寸法図
便利なオプションのご紹介
|
10,000円
（税抜）
|
 |
|
10,000円
（税抜）
|
 |
0.5倍補助レンズを付けることにより 156mmの長距離観察が可能に。
2.0倍補助レンズを付けることにより 最大90倍の観察が可能になります。
|
|
補助レンズは対物レンズの先端に取り付けます。 |
| 0.5倍補助レンズ YMシリーズ用 倍率：3.5倍-22.5倍 作動距離：156mm |
1.5倍補助レンズ YMシリーズ用 倍率：10.5倍-67.5倍 作動距離：45mm |
もっと明るく観察したい際の専用オプション
24,000円
（税抜）
対物レンズ先端に56灯LEDリング照明を取り付けます。
・調光可能
・ダブルライン56灯LEDリング照明
・拡散板付
・100～240V対応で海外でも使用可能
・調光可能
・ダブルライン56灯LEDリング照明
・拡散板付
・100～240V対応で海外でも使用可能
机や棚に万力を挟むスペースがない場合の専用オプション
【作業台・机に取付けるグロメット】
3,800円
（税抜）
机の天板や棚にΦ10mm程度の穴を開け、
グロメットのネジ部を開けたΦ10mm穴に
上から通して使います。
グロメットのネジ部を開けたΦ10mm穴に
上から通して使います。
机に固定したグロメットにメインアーム
を差し込みます。
を差し込みます。
光学実験台に取り付けたい場合はこちら
【M6-25mmマトリクスの光学実験台用フランジ】
【M6-25mmマトリクスの光学実験台用フランジ】
アームを棚に固定し、顕微鏡を下におろしたい時のオプション
机のエッジだけではなく棚にもスムースアームを設置できます。
使用時以外はコンパクトに折りたたむことが出来ます。
顕微鏡を棚に取り付けたい時の専用オプション
【壁取付用ブラケット】
6,000円
（税抜）
壁面にスムースアームを直接取り付けるためのブラケットです。 左のスムースピンと併称していただくと省スペースでスムースアームをお使いいただけます。
スムースピンとの併用で更に省スペースに！
