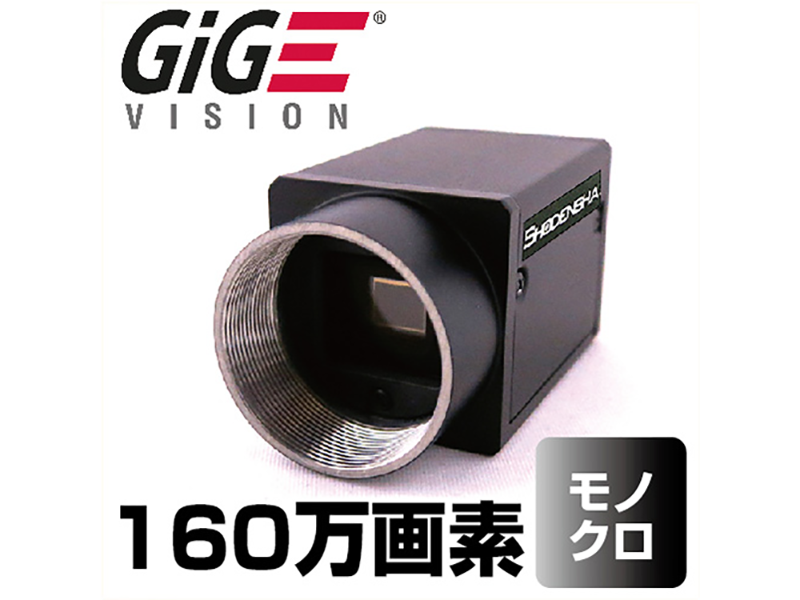

GigEカメラ（ソニー160万画素・モノクロ） EG160-B

EG160-B

82,000円（税抜）

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。

1．国際的工業用カメラ規格 GigE Visionに準拠
2．軽量・小型のコンパクトサイズ
3．LANケーブル（Cat.6）で100m！、光ファイバでさらに長距離
　 ※GigE Vision規格による
4．組み込み用途にも最適
5．RoHS・FCC・CE・KCにも対応！海外向け製品への組込用途にも対応可能！
6．カメラの使用実績の少ない方、日本語でアドバイスします！（メール、電話）

●SONY IMX296撮像素子採用

●Cマウント仕様

●外部トリガー入力／ストロボ信号端子付

●汎用I/O端子付

●日本語取扱説明書

●グローバルシャッター

●便利なオプションの撮影ソフトウェアをご用意

※別途PoE電源必要（クラス0）。PoE電源はこちら

同タイプのカラー仕様はこちら

※レンズが別途必要です。

製品のお問い合わせ

デモ機納期: 1～3日

製品納期: 7日

06-6364-3000

産業用カメラにはソフトウェアが必要不可欠です。

運用方法を5通りご紹介します。

●標準付属のViewerソフトウェアで使用する（Windows）

●松電舎オリジナルの豊富なソフトウェアラインナップ

●HALCON、LabVIEW等の映像入力装置として使えます

●カメラ付属のSDKで自作プログラム作成も可能！

●セミカスタム・ソフト開発お任せください！

GigEカメラとは

GigEカメラを接続するLANポートについて

GigEカメラは難しくありません！

（松電舎運営技術サイトが開きます。）

ダウンロード

仕様

型番	EG41-B	EG130U-B	EG160-B	EG320-B	EG500-B	EG600U-B	EG1200-B	EG1200-GB	EG2001-B
価格	65,000円（税抜）	67,000円（税抜）	82,000円（税抜）	115,000円（税抜）	157,000円（税抜）	76,000円（税抜）	92,000円（税抜）	320,000円（税抜）	99,000円（税抜）
撮像素子	1/2.9インチ CMOS 40万画素 Sony社 IMX287	1/2インチ CMOS 130万画素	1/2.9インチ CMOS 160万画素 Sony社 IMX296	1/1.8インチ CMOS 320万画素 Sony社 IMX265	2/3インチ CMOS 500万画素 Sony社 IMX264	1/1.8インチ CMOS 600万画素 Sony社 IMX178	1/1.7インチ CMOS 1200万画素 Sony社 IMX226	1/1.1インチ CMOS 1200万画素 Sony社 IMX304	1インチ CMOS 2000万画素 Sony社 IMX183
ピクセルサイズ（μm）	6.9 × 6.9	4.8 x 4.8	3.45 x 3.45	3.45 x 3.45	3.45 x 3.45	2.4 x 2.4	1.85×1.85	3.45×3.45	2.4×2.4
最大解像度	720 × 540	1280 x 1024	1440 x 1080	2048 x 1536	2448 x 2048	3072 x 2048	4024×3036	4096×3000	5472×3648
フレームレート※1	120fps	70fps	65.2fps	37.5fps	23.5fps	19fps	9.6fps	9.4fps	5.9fps
最小露光時間（μSec）	15	10	15	50	34	25	34	15	46
ダイナミックレンジ	74dB	60dB	74dB	73dB	60dB	71.3dB	70.5dB	72.2dB	65dB
S/N比	41dB	40dB	40dB	40dB	40dB	40dB	40.5dB	40.2dB	41.5dB
シャッター方式	グローバルシャッター	グローバルシャッター	グローバルシャッター	グローバルシャッター	グローバルシャッター	ローリングシャッター	ローリングシャッター	グローバルシャッター	ローリングシャッター
電源	DC9～24Vもしくは PoE（クラス0）	DC9～24V もしくは PoE（クラス0）	DC9～24V もしくは PoE（クラス0）	DC12V もしくは PoE（クラス0）	DC9～24V もしくは PoE（クラス0）	DC9～24V もしくは PoE（クラス0）	DC12V もしくは PoE（クラス0）	DC12V もしくは PoE（クラス0）	DC9～24V もしくは PoE（クラス0）
消費電力	DC12V時定格 3.1 W	DC12V時定格 1.8 W	DC12V時定格 2.4 W	DC12V時定格 3.48 W	DC12V時定格 3.3 W	DC12V時定格 1.7 W	DC12V時定格2.7W	DC12V時定格 4.3 W	DC12V時定格 2.4W
サイズ／重量	29mm × 29mm × 42mm／68g	29mm × 29mm × 42mm／100g		29mm × 29mm × 42mm／68g		29mm × 29mm × 42mm／100g	29mm × 29mm × 42mm／68g	44mm × 29mm × 59mm／100g	29mm × 29mm × 42mm／100g
マウント	Cマウント
インターフェース	GigE
映像形式	Mono
対応OS	Windows 10、11
温度環境（周囲温度）	動作時 0℃～50℃ 保管時 -30℃～70℃		動作時 -30℃～60℃ 保管時 -30℃～70℃	動作時 0℃～50℃ 保管時 -30℃～70℃					動作時 -30℃～60℃ 保管時 -30℃～70℃
認証	CE / FCC / RoHS	CE / RoHS / KC	CE / FCC / RoHS / KC	CE / FCC / RoHS		CE / RoHS / KC	CE / FCC / RoHS / KC

※1： Mono 8bit時

※ご使用予定のPCスペックを確認する方法はこちら

グローバルシャッターは「同時露光一括読み出し」ともいいます。
全画素同時タイミングで映像を取得します。
そのため動体・移動物を撮影する際に優位です。

ローリングシャッターとグローバルシャッターの違いは？
（松電舎運営技術サイトが開きます。）

GigEカメラオススメポイント

1.軽量・小型のコンパクトサイズ

GigEカメラは
29mm×29mm×42mmの超小型サイズ！（コネクタ突起含まず）

2.産業用マシンビジョンシステム向けの国際的工業用カメラ規格 GigE Visionに準拠

GigE Visionとは？

産業用カメラ向け自動画像化協会（AIA Automated Imaging Association）が管理する、イーサネット通信規格(IEEE802.3)を用いた画像処理向けカメラインターフェース規格です。

伝送速度	1Gbps
受信デバイス	PC搭載LAN、もしくはギガビットNIC（Network Interface Card）
ケーブル	Cat.6 銅線 100m 光ファイバ 5,000m
コネクタ	・銅線イーサネット・スクリュー固定付銅線イーサネット・イーサネット光ファイバケーブル
カメラ給電	イーサネットケーブル経由（PoE）もしくは外部から給電
その他の特徴	マルチカメラが可能

松電舎のGigEカメラは GigE Vision 1.2規格に準拠しています。

3.外部トリガー端子付

外部トリガー端子、ストロボ出力端子付
更に汎用I/O端子が標準装備！
システムが組みやすくなっております。

I/Oケーブルは別売です。（製品詳細はこちらから）

4.豊富なオプションをご用意！

固定焦点レンズ・ケーブル・その他オプションを多数取り揃えております。

松電舎のGigE Visionカメラは 4通りの使い方ができます。
（クリックすると詳細が開きます。）

プログラム作成もソフトウェア購入も必要なし！
標準付属のViewerソフトウェアで静止画保存ができます！（Windows）

手にしたその日から検査・観察を簡単にスタートできます！

Viewerソフトウェアが標準付属しています。
そのため、プログラム作成や、別途ソフトウェアを購入することなく、検査や観察を開始することができます。

静止画の保存が可能です。

動画を保存したい方は長時間録画ソフトウェア Hi TriggerRECをお使いいただけます。

HALCON、LabVIEW等のマシンビジョンソフトウェアの
映像入力装置として使えます（Windows ）

松電舎の GigEカメラは国際的工業用カメラ規格 GigE Visionに準拠しており、各種マシンビジョンソフトウェアで使用できます

HALCON	MVTec Software社
LabVIEW ※LabViewには付属もしくは別売オプションの NI-IMAQdx が必要です。	National Instruments社
VisionPro	Cognex社
MIL（Matrox Imaging Library）	Zebra Technologies社（キヤノンITソリューションズ取扱い）
Adaptive Vision Studio	Future Processing社
MatLab	MathWorks社

※ お手持ちのバージョンでの動作確認等、カメラの貸し出しを是非ご利用ください。

自社プログラム開発が行えます。

■Windowsの場合

カメラにSDKが標準付属（付属のCD内）
サンプルコード付（python、VC++、C#、VB.NET、C++Builder）
SDKはカメラのドライバーに含まれます。
ドライバー＆SDKはこちらからでもダウンロードいただけます。

※SDKを使ったカメラ制御には、どの言語でプログラミングするにしても
　メモリやポインタなどのC言語の知識がある程度必要です。

プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はこちらをご参照ください。　→　こちらから

■Linuxの場合

SDKはダウンロードをお願いしております。（カメラには付属しません。）
サンプルコード付（python、VC++、C#、VB.NET、C++Builder）
SDKはカメラのドライバーに含まれます。

Linuxには様々なディストリビューション（種類）があるのでご確認ください。
→　詳細はこちらから

※SDKを使ったカメラ制御には、どの言語でプログラミングするにしても
　メモリやポインタなどのC言語の知識がある程度必要です。

プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はこちらをご参照ください。　→　こちらから

また、システム設計段階での映像確認やプログラム作成時に各種パラメータ効果が確認できる、動作確認用Viewerソフトウェアが標準で付属しています。

GigEカメラ

プログラムはちょっと･･･という方でも安心！
弊社で製作を代行いたします。（有償）
下記バナーから詳細をご確認ください。

松電舎開発のトリガー撮影ソフトウェアシリーズで
カメラを使用する（Windows）

市販のソフトは多機能だけど価格が高い・・・
多機能だけどすべての機能は使っていない・・・
それならば！
低価格でできたらいいな、ができました！
単機能トリガー撮影ソフトウェアがオススメです。
またトリガー撮影ソフトウェアのカスタマイズも承ります。

トリガー信号で保存／一時停止が可能

トリガー撮影ソフトウェア
Hi TriggerF Light

22,000円

（税抜）

詳細はこちらからご覧ください。→Hi TriggerF Light

1～4台までのカメラで同時撮影可能。

4画面表示
撮影ソフトウェア
Hi TriggerQ

62,000円

（税抜）

詳細はこちらからご覧ください。→Hi TriggerQ

4台以上にカメラを立ち上げたい場合はテクニカルサポートデスクまでお問い合わせください。
テクニカルサポートはこちら

突発的な事象を確実に記録するソフトウェアです。パソコンのHDD/SSDに直接録画します。

設備監視ドライブレコーダー
Hi TriggerWatcher

62,000円

（税抜）

詳細はこちらからご覧ください。→Hi TriggerWatcher

その他にも長時間録画、完全同期録画など様々なソフトウェアをご用意しております。

産業用USBカメラ（CSシリーズ）・GigEカメラ（EGシリーズ）
専用トリガー撮影ソフトウェアはこちらから

GigEカメラ用電源

GigEカメラ用POE電源
ING-ADE3AT2（1m）

7,400円

（税抜）

●GigEカメラに給電するためのPOE電源
●ノートPCやスリムPCのようなグラバーボードが入らないパソコンに必須
●1mのLANケーブル付き
●カメラ1台接続用

GigE Visionフレームグラバボード（2ポート・POE電源付）
EG-IB2

41,000円

（税抜）

●2つのギガビットイーサネットポート。
　カメラは2台まで接続できます。
●PoE+（Power Over Ethernet）に対応
　GigEカメラ(PoE対応)への電力供給が
　LANケーブル1本でOK
●9KB ジャンボフレームに対応
●PCI-Express × 4レーン
●ボードに供給する電源は必要ありません。
